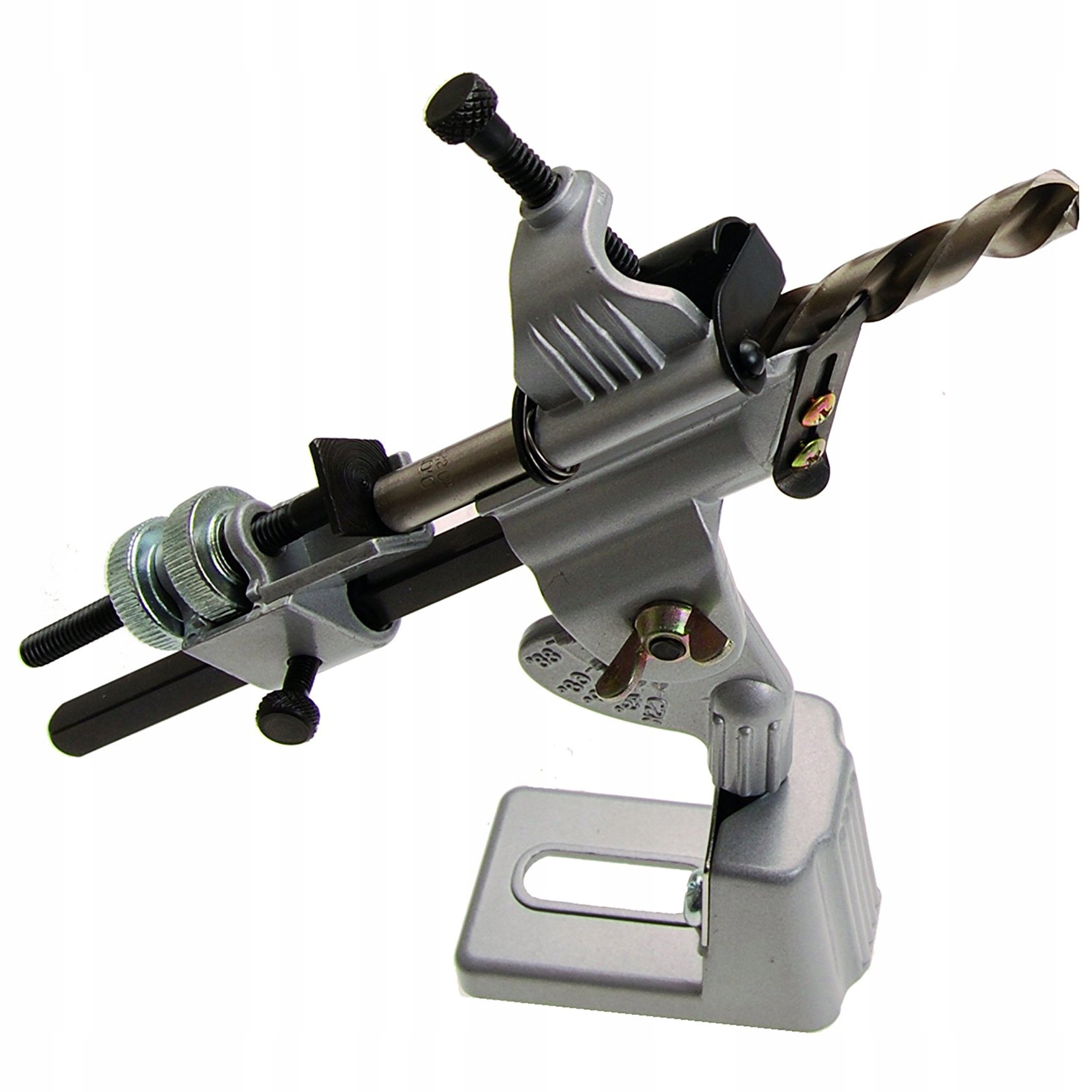

UCHWYT DO OSTRZENIA WIERTEŁ

KOD PRODUKTU: B.3200

ZAMIENNIKI:

• 20220805 3200
• 05082022 420 C.420

OPIS PRODUKTU:

• przyrząd przeznaczony do precyzyjnego mocowania wierteł do szlifowania
• do wierteł o średnicach 3 - 18 mm
• 5 nastaw kątów szlifowania: 41. 49. 59. 68. 88 stopni.

INSTRUKCJA OBSŁUGI:

Ustawić kąt szlifowania śrubą F:

• 59° do normalnego użytku
• 88° na cienki materiał. aby uniknąć przetarć
• 68° dla małych wierteł
• 49° do miękkich metali
• 41° do zatapiania

1. Śrubę zaciskającą B poluzować.

2. Sanki nastawne na 4-kątnej prowadnicy G poluzować. Śrubę regulującą D maksymalnie cofnąć i osadzić wiertło. Wiertło powinno być tak osadzone aby wystawało ponad krawędź C o długość swojej średnicy. Wtedy śrubę H sanek i śrubę B lekko skręcić. ( Śrubę B lekko. aby wiertło ledwo się trzymało). Proszę uważać aby część spiralna była ułożona do góry C .

3. Urządzenie zamontować pionowo przed kamieniem do szlifowania (patrz szkic). Wiertło powinno być ustawione przy dolnej połowie kamienia lub lewej albo prawej. (Uwaga: Urządzenie musi swobodnie być ruchome!) Podstawę A zamocować śrubą motylkową lub ściskiem. tak aby wiertło u góry miało ok. 5mm odstępu od kamienia.

4. Śrubę zatrzymującą E wystarczająco poluzować. kamień szlifierski wprawić w rotację i za pomocą śruby D wiertło powoli przesuwać aby dotykało kamienia. Wówczas urządzenie odchylać na lewo i prawo (ok. 60° ). wtedy automatycznie uzyska się odpowiednie szlifowanie. W zależności od tego jak głęboko ma być szlifowane wiertło. śrubę D powoli w odstępach kręcić do przodu. Powoli. aby zapobiec przegrzaniu i spaleniu wiertła.

5. Śrubę E jako pozycję kontrolną skręcić. Śrubę B poluzować. wiertło wyciągnąć i odwrócić. Śrubę D powrotem skręcić i całość powtórzyć kolejny raz aż do końca śruby E .

Instrukcja VIDEO pod linkiem:

https://youtu.be/s8J4MQ-cOtg

OFEROWANY PRZEDMIOT JEST PRZEZNACZONY TYLKO I WYŁĄCZNIE DO UŻYTKU KOMERCYJNEGO.

KUPUJĄC OŚWIADCZASZ, ŻE NABYWASZ PRZEDMIOTU W TYM CELU ORAZ POSIADASZ WIEDZĘ I KOMPETENCJE DO ODPŁATNEGO UŻYTKOWANIA PRZEDMIOTU W RAMACH PROWADZONEJ DZIAŁALNOŚCI GOSPODARCZEJ.

Anschleifvorrichtung für Spiralbohrer

• für alle Spiralbohrer von 3 - 18 mm Durchmesser vor einer senkrecht rotierenden Schleifscheibe
• verstellbarer Anschliffwinkel, inklusive Bedienungsanleitung
• Werkzeug für den täglichen Einsatz zum optimalem Preis-Leistungsverhältnis

Description

• for drills Ø 3 - 19 mm

Drill Grinding Attachment | for twist drill, Ø 3 - 19 mm

Drill Grinding Attachment for twist drill, Ø 3 - 19 mm
