NITOVAČKA NA MOTORKOVÉ REŤAZE PRASKA

UNIWERSALNA ZAKUWARKA NITOWNICA SŁUŻĄCA DO NITOWANIA I ŁAŃCUCHÓW MOTOCYKLOWYCH

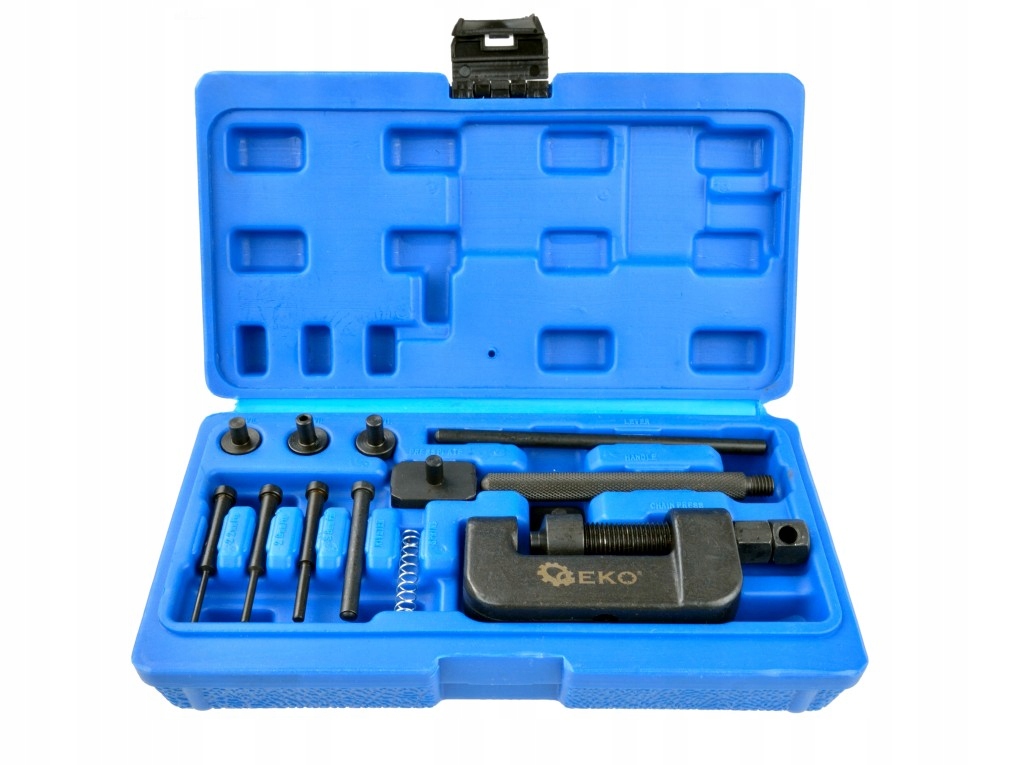

ZESTAW ZAWIERA:

• trzpień o średnicy 2.2 mm
• trzpień o średnicy 2.9 mm
• trzpień o średnicy 3.8 mm
• trzpień do zaprasowania nitów
• końcówki
• sprężyna
• uchwyt
• korpus zaciskowy
• walizka z tworzywa sztucznego

USTALANIE PŁYTEK BOCZNYCH

ŁAŃCUCHA

1-Zamontuj nowy łańcuch z łącznikiem głównym, płytą boczną i o-ringami (jeśli dotyczy)

zgodnie z instrukcjami producenta łańcucha. Umieścić zmontowane połączenie główne w

narzędziu, jak pokazano na rysunku (poniżej). Boczna płytka z kołkami zostanie

umieszczona na rowkowanej płycie dociskowej, a boczna płyta z otworami zostanie

umieszczona na płycie dociskowej z otworami.

2-Lekko dokręć ręcznie śrubę wyrównującą, aż płytki dociskowe dotkną bocznych płyt

głównych. Sprawdź, czy sworznie łańcucha głównego są prawidłowo ustawione względem

rowka i otworów w płytach dociskowych przed ostatecznym dokręceniem.

3-Używając klucza 14 mm, dokręć śrubę wyrównującą, aż sworznie łańcucha wystają poza

powierzchnię płyty bocznej. W przypadku łączników wzorcowych typu klips kołki powinny

wystawać na tyle, aby zainstalować klips w rowkach w bolcu łańcucha. W przypadku

połączeń głównych typu nit, sworznie łańcucha powinny wystawać wystarczająco, aby

można było prawidłowo rozszerzyć nad płytą boczną. Prostą techniką jest zmierzenie

szerokości bocznych płyt na sąsiednim łączu za pomocą suwmiarki, a następnie wciśnięcie

bocznej płytki łącznika głównego, aż do osiągnięcia tego samego wymiaru

szerokości. Informacje na temat odległości występu sworznia łańcucha oraz kierunku i

instalacji klipsów łącza głównego można znaleźć w danych producenta łańcucha. Wszystkie łańcuchy są różne.

NITOWANIE SPINKI

1-Płytki boczne łącznika głównego powinny być już wciśnięte (patrz Ustalanie płytek

bocznych), tak aby sworzeń łańcucha wystawał poza powierzchnię płyty bocznej łącza

głównego. Informacje na temat prawidłowej odległości występu można znaleźć w danych

technicznych producenta łańcucha. Umieścić narzędzie nad sworzniem łańcucha, który ma

być nitowany, przy czym wydrążony koniec czopu jest skierowany w stronę końcówki

nitowej, a pełny koniec powinien być skierowany w stronę kowadełka.

2 - Upewnij się, że końcówka nitu jest wystarczająco wysunięta i dotyka sworznia spinki.

dokręć śrubę ustalającą/wyrównującą tak żeby narzędzie stabilnie trzymało zapinkę łańcucha

i sam łańcuch.

WAŻNE - sprawdź czy dołączony bolec zakuwający jest odpowiedniego kształtu oraz

średnicy do zarabianego łańcucha. W zestawie znajduje się bolec uniwersalny. Niektórzy

producenci nip DID rekomendują bolce mniejszej średnicy oraz ostrzejszym kształcie

stożka. Może wystąpić potrzeba zastosowania akcesoryjnego bolca zarabiającego zalecanego

przez producenta łańcucha.

3-Używając dźwigni-pokrętła lub klucza 14 mm, dokręcaj śrubą dociskową ( wewnętrzną -

nie ustalającą ) aż końcówka nitu rozłoży wydrążony nos kołka. Koniec sworznia powinien

być rozszerzony na bocznej płytce na tyle, aby boczna płyta była solidnie utrzymywana na

swoim miejscu. Powtórz tę procedurę na drugim sworzniu łańcucha. Rozmiar flar , stożka

zarobionej końcówki różni się w zależności od producenta i wynosi od 1.5 mm do na ogół nie

więcej niż 7 mm. Nie próbuj wybrzuszać sworznia łańcucha równo z płytką boczną, sworzeń

łańcucha może pęknąć i zostać osłabiony, co grozi uszkodzeniem narzędzia. Zmierz

oryginalne sworznie łańcucha i porównuj zarabianą spinkę

4-Wycofaj narzędzie z łańcucha i wizualnie sprawdź, czy oba bolce łańcucha pokazują flary

tego samego rozmiaru. Sprawdź, czy przynitowana płyta boczna znajduje się w jednej linii z

bocznymi płytkami sąsiednich ogniw łańcucha.

ROZPINANIE ŁAŃCUCHA

Zeszlifuj główkę nita w ogniwie łańcucha na płasko / równo z powierzchnią boczną płytki

łańcucha.

Uzyj bolcy do przeciskania ogniwa w zależności od potrzeb.

● trzpień o średnicy 2.2 mm

● trzpień o średnicy 2.9 mm

● trzpień o średnicy 3.8 mm
