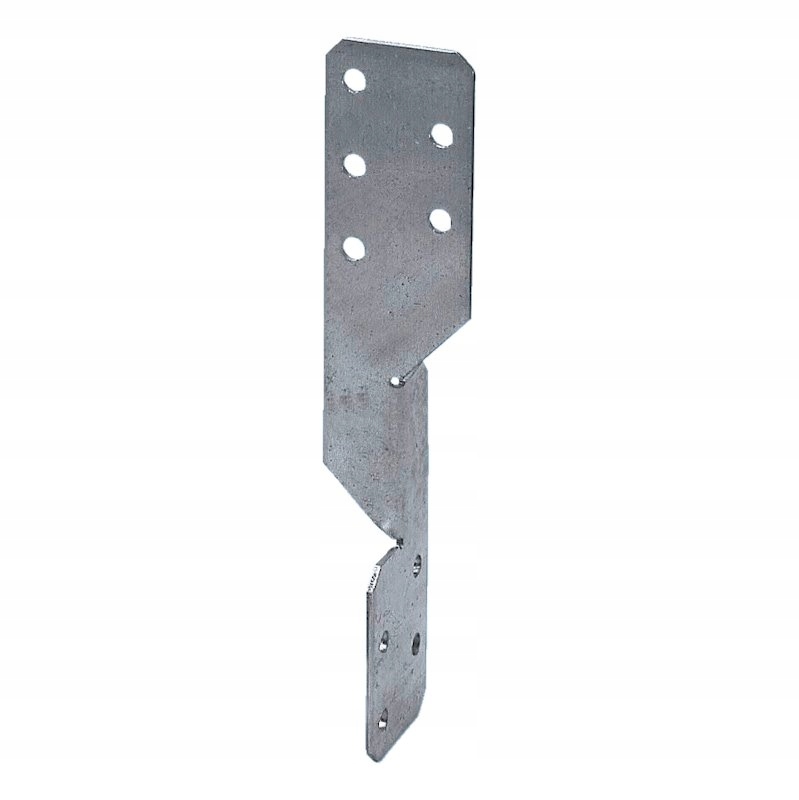

Wurth Łącznik typu krokiew-płatew Uniwersalne rozw

Opis

Mocowanie rozciągliwych, przecinających się elementów drewnianych w ukrytych obszarach (np. element rozpierający krokwi, podwieszenie jętek)

• Możliwość absorbowania sił poziomych
• W zależności od obciążenia, należy stosować od 2 do 4 łączników typu krokiew-płatew
• Aby umożliwić centralne rozprowadzenie obciążeń, należy umieścić obok siebie 2 łączniki typu krokiew-płatew
• Uniwersalne zastosowanie, tj. po prawej lub lewej stronie
• Blacha ocynkowana ogniowo po obu stronach (S250GD + Z275 [ok. 20 µm]), grubość 3,0 mm zgodna z normą EN 10346:2009
• Do klas zastosowania 1 i 2 zgodnych z normą EN 1995:2013

Uwaga

Należy uwzględnić obciążenie poprzeczne połączonych elementów drewnianych i w razie potrzeby je zweryfikować. Wzmocnienie poprzeczne można dodać za pomocą śrub z gwintem pełnym ASSY Plus VG.

Dostępne dokumenty robocze:

Tabele obciążeń i szczegółowe instrukcje można znaleźć na stronie internetowej www.wuerth.de/holzverbinder.

Europejska Aprobata Techniczna ETA-14/0105

Zastosowanie

Obszar zastosowania

Łączniki typu krokiew-płatew są stosowane w konstrukcjach drewnianych, np. do zabezpieczenia listew, absorbowania sił ssawnych wiatru, zawieszania jętek lub zabezpieczania przed skręcaniem belek w połączeniach nośnych.

Instrukcja

Zatwierdzone mocowania:

Gwóźdź prążkowany/grzebieniowy zgodny z normą EN 14592 4,0 x 40 mm

Informacje techniczne

• Marka: Würth
• Numer katalogowy: 0681170010
• Jednostka: szt.
• Opakowanie: 100 szt.
• Szerokość x wysokość x głębokość: 35 x 170 x 35 mm
• Grubość: 2 mm
• Wykonanie: Typ uniwersalny
• Średnica otworu w nośniku dodatkowym r nJ/nośniku głównym nH: 5 / 5 mm
• Liczba otworów w nośniku dodatkowym nJ + nośniku głównym nH: 4 + 5 szt
• Waga: 82 g
• Materiał: Stal
• Powłoka: Ocynkowane
• Dopuszczenie: ETA-14/0105
• Głębokość: 35 mm
• Oznaczenie materiału: S250GD
• Norma materiałowa: DIN EN 10346:2009
