VTS ohrievač 1-4-2801-0157

VOLCANO EC VTS EUROHEAT | Sterownik 1-4-2801-0157

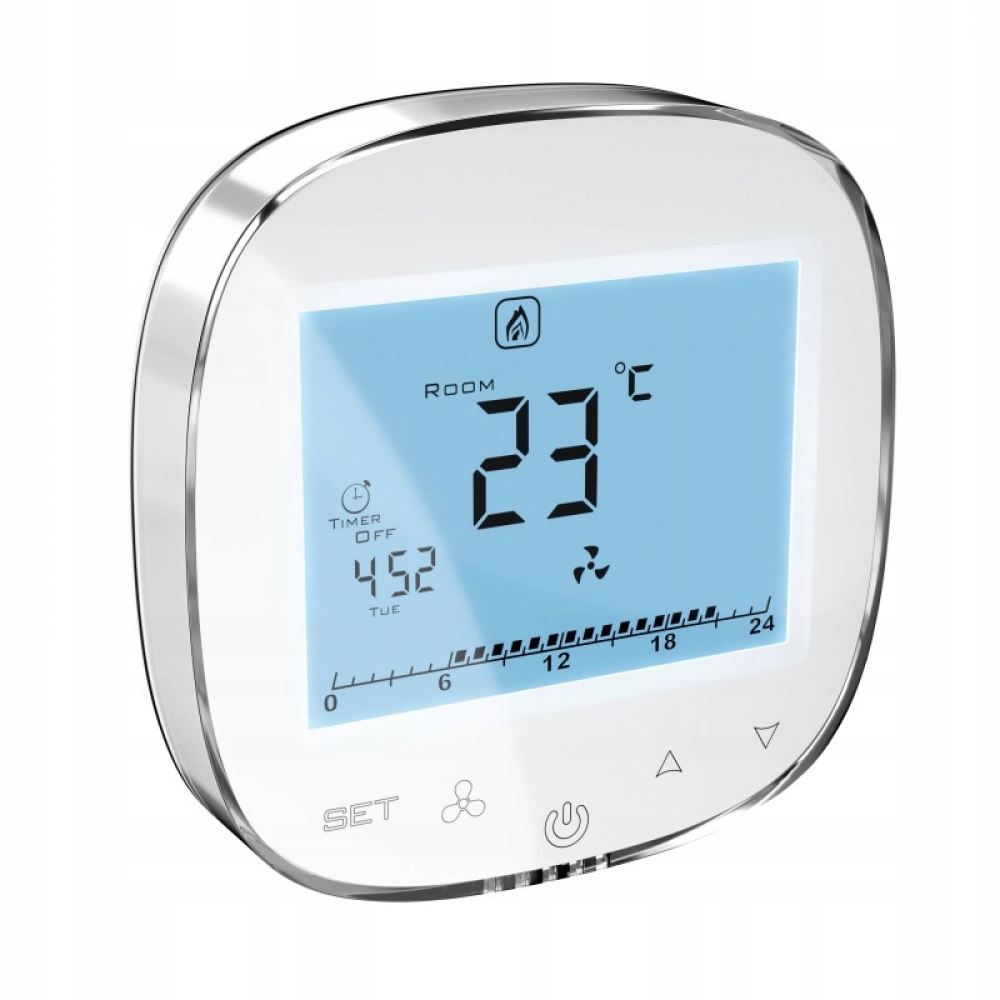

Sterownik HMI VOLCANO jest panelem sterującym, przeznaczonym do wszystkich rodzajów nagrzewnic VOLCANO EC. Posiada interfejs RS 485 z protokołem Modbus RTU dla łatwej integracji z systemami automatyki budynkowej (BMS). Cechuje się bardzo łatwą i intuicyjną obsługą dzięki wygodnej, praktycznej klawiaturze membranowej oraz podświetlanemu ekranowi. Sterownik HMI VOLCANO HY został wykonany z najwyższej klasy materiałów elektronicznych. Panel przystosowany jest do pracy ciągłej na zasilaniu jednofazowym 230 V AC. Dzięki przemyślanej konstrukcji, sterownik instaluje się w bardzo wygodny sposób, na specjalnym uchwycie montażowym w puszcze podtynkowej Ø60 mm. Uchwyt montażowy umożliwia łatwą instalację i deinstalację panelu. Przewody elektryczne wpinane są bezpośrednio w listwę zaciskową, umiejscowioną w tylnej części sterownika.

Panel umożliwia płynne regulację prędkości obrotowej wentylatorów z silnikami EC, a także regulację z funkcją grzania, chłodzenia oraz wentylacji. Urządzenie posiada zabezpieczenie przed zamarzaniem czynnika grzewczego. Dzięki wbudowanemu termostatowi i czujnikowi temperatury oraz funkcji programatora, sterownik pozwala na zdefiniowanie parametrów pracy w harmonogramie tygodniowym (każdy dzień indywidualnie, po 4 okresy grzewcze na dobę). Instalacja zewnętrznego czujnika temperatury pozwala na dowolny wybór miejsca pomiaru temperatury odniesienia. Czujnik jest wykrywany automatycznie. Z pozycji ustawień Istnieje możliwość wybrania pracy urządzenia w oparciu o wbudowany termostat bądź o zewnętrzny czujnik temperatury.

Panel umożliwia pracę w następujących trybach:

• Grzanie: praca z nawiewem ciepłego powietrza
• Chłodzenie: praca z nawiewem chłodnego Powietrza
• Wentylacja: nawiew powietrza bez funkcji grzania lub chłodzenia
• Grzanie + wentylacja: regulowanie temperatury funkcją wentylacji w momencie osiągnięcia docelowej temperatury
• Chłodzenie + wentylacja: regulowanie temperatury funkcją wentylacji w momencie osiągnięcia docelowej temperatury
• Sterownik HMI VOLCANO HY optymalizuje pracę nagrzewnic, zapewniając im nieprzerwane i niezawodne funkcjonowanie, a przemyślane funkcje urządzenia pozwalają na znaczne oszczędzanie energii.

Właściwości:

• praktyczna klawiatura
• główny włącznik/wyłącznik (ON/OFF)
• płynna regulacja prędkości obrotowej wentylatora z silnikiem EC
• tryb AntiFrost
• wbudowany termostat z możliwością programowania tygodniowego
• funkcja grzania, chłodzenia, wentylacji, grzania+wentylacji lub chłodzenia+wentylacji
• obsługa zewnętrznego czujnika temperatury NTC
• magistrala RS 485 z protokołem ModbusRTU

SPECYFIKACJA:

• Typ Panel sterujący, regulator
• Pomiar temperatury -10 °C ... +99 °C ; NTC10K
• Obsługa urządzenia przyciski fizyczne klawiatury membranowej
• Ustawienia zaawansowane A: Przytrzymanie przycisków [ ] przez 5 sekund przy wyłączonym urządzeniu
• Ustawienia zaawansowane B: Przytrzymanie przycisków [Set] przez 5 sekund przy wyłączonym urządzeniu
• Funkcja kalendarza programowanie kalendarza tygodniowego (każdy dzień osobne programowanie)
• Komunikacja protokół Modbus RTU
• Szybkość transmisji 2400/4800/9600 bps
• Wyjścia 1 wyjście analogowe 0-10V; Imax = 20 mA
• 2 wyjścia przekaźnikowe (250 VAC, AC1 500 VA dla 230 VAC)
• Zasilanie 230 V AC
• Pobór mocy 1,5 VA
• Wyświetlacz podświetlany, graficzny
• LCD (czarne napisy, niebieskie tło)
• Konstrukcja ABS + poliester
• Wymiary (S x W x G) 86 mm x 86 mm x 17 mm
• Montaż w standardowej puszce instalacyjnej Ø60 na uchwycie montażowym
• Masa 150 g
