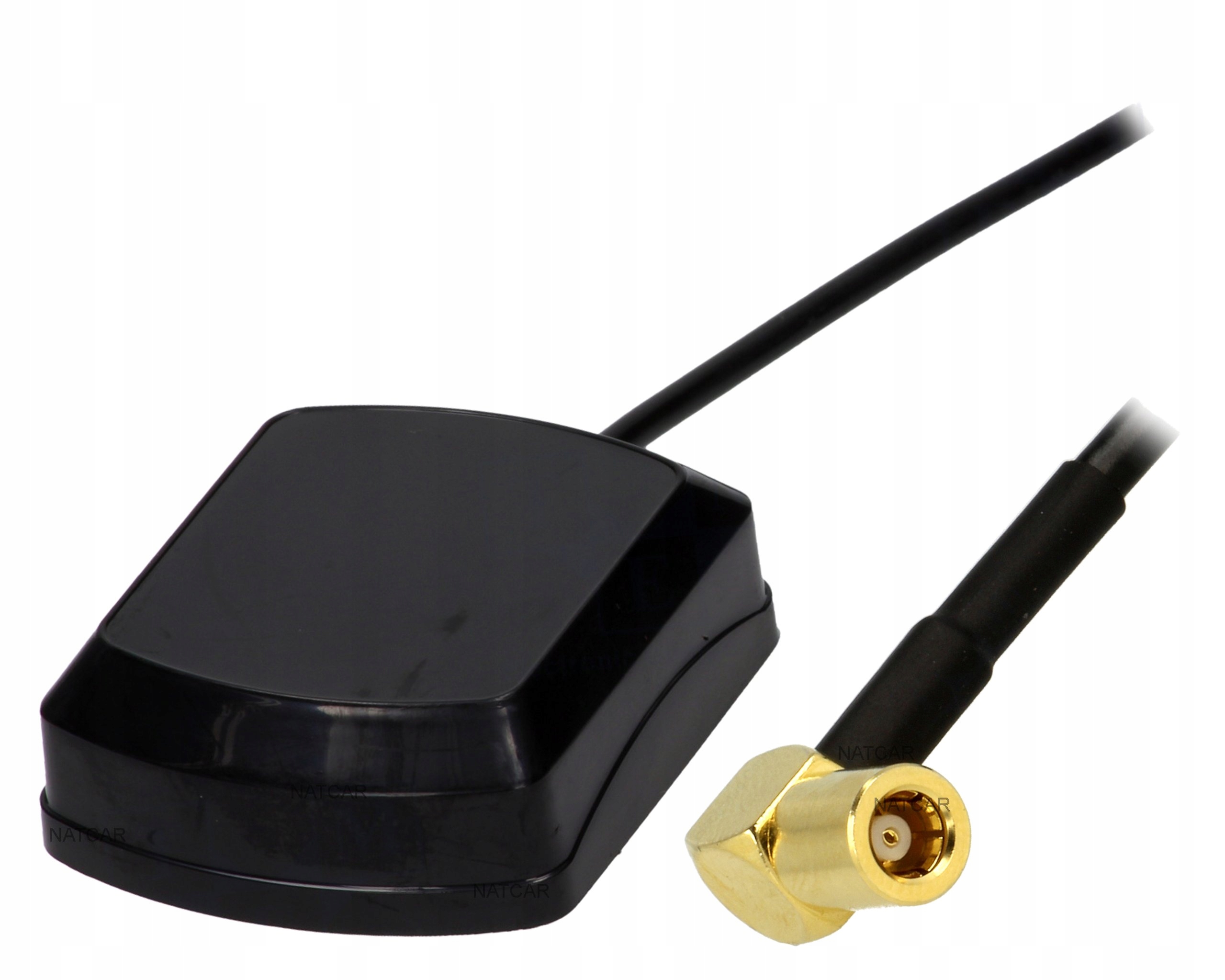

GPS-SMB-B /90

ANTENA GPS SMB / 90 ze wzmacniaczem - aktywna

Antenę GPS można zamontować zarówno wewnątrz (np. na podszybiu lub za radiem) jak i na zewnątrz karoserii samochodu poprzez bardzo silny magnes umieszczony w obudowie . Umieszczenie anteny na zewnątrz samochodu powoduje, lepsze odbieranie sygnału przekazywanego z satelity. Antena dobrze odbiera sygnał GPS tylko wtedy kiedy jej metalowa podstawa ma kontakt z masa samochodu.

 Zastosowanie:

• Audi GPS Navigation System A2 (A2), GPS Navigation System A4 (A4), GPS Navigation System A6 (A6), GPS Navigation System A8 (A8)
• AVMAP/Navigation AvMap EKP II NT GPS (EKP II), AvMap EKP IIIC GPS (EKP III C), AvMap EKP IV GPS (EKP IV), AvMap EKP IV Pro GPS (EKP IV Pro), GEOSAT 2, GEOSAT 4 TRAVEL, GEOSAT 4 TRAVEL PLATINUM, GeoPilot PLUS, Geosat 2C, Geosat 4 DRIVE, Geosat 4 TRAVEL Europe, Geosat 4 TRUCK, Geosat 5
• BLAUPUNKT TravelPilot AP 10 (AP 10), TravelPilot DX-N (DX-N), TravelPilot DX-R4 (DX-R4 ), TravelPilot DX-R5 (DX-R5), TravelPilot DX-R52 (DX-R52 ), TravelPilot DX-R70 (DX-R70), TravelPilot DX-V (DX-V ), TravelPilot RCM 12 (RCM 12), TravelPilot RGS 06 (RGS 06 ), TravelPilot RNS 1 (RNS 1), TravelPilot RNS 150 (RNS 150), TravelPilot RNS 2 (RNS 2 ), TravelPilot RNS 3 (RNS 3 ), ROME NAV55E
• BMW MK1 Navigation System (MK1), MK2 Navigation System (MK2 ), MK4 Navigation System (MK4)
• Magellan 750M (980646-01), 750NAV (980646-03), 750Nav Plus (980646-04), 750m Plus (980646-02), ColorTRAK, GPS Tracker (00-12015-000), Map 410 (3011170)
• Medion MD41400
• Trimble ACE I, ACE II, ACE III, CM3, GeoExplorer III, Placer GPS 450 / 455, SK II, SK-8, Svee Six
• * u-blox GPS Antenna SMB-M (ANN-MS-1-005-0), LEA-LA GPS Receiver Module, (LEA-LA-0-000-0), TIM-LA GPS Module (TIM-LA-0-000-0), TIM-LC GPS Module (TIM-LC-0-000-0), TIM-LF GPS Module (TIM-LF-0-000-0), TIM-LH SuperSense GPS Module (TIM-LH-0-000-0), TIM-LL GPS Module (TIM-LL-0-000-0), TIM-LP GPS Module (TIM-LP-0-000-0), TIM-LR GPS Module (TIM-LR-0-000-0)
• VDO Dayton Navigation Radio MS 4150 RS MP3 (MS 4150 RS MP3), Navigation Radio MS 4200 RS (MS 4200 RS), Navigation Radio MS 4400 (MS 4400), Navigation System (MS 5200), Navigation System MS 3200 (MS 3200), Navigation System MS 5200 RD (MS 5200 RD), Navigation System MS 5200 SD (MS 5200 SD), Navigation System MS 5200 XL (MS 5200 XL), Navigation System MS 5200 XS (MS 5200 XS), Navigation System MS 5600 (MS 5600), Navigation System MS 5600 RD (MS 5600 RD), Navigation System MS 5600 XL (MS 5600 XL), Navigation System MS 5600 XS (MS 5600 XS), Navigation System MS 5700 RD (MS 5700 RD), Navigation System MS 5700 SD (MS 5700 SD), Navigation System MS 5700 XL (MS 5700 XL), Navigation System MS 5700 XS (MS 5700 XS), Navigation System PC 5600 (PC 5600 ), Navigation System PC 5700 (PC 5700)
• VW MCD GPS Navigation System (MCD), MFD GPS Navigation System (MFD), MFD2 GPS Navigation System (MD2), NAVI PLUS GPS Navigation System (NAVI PLUS), RNS2 GPS Navigation System (RNS2 )
• oraz z innymi posiadającymi złącze SMB

Dane techniczne:

Antena

1 Zakres częstotliwości 1575,42MHz±1,02 MHz

2 V.S.W.R 1,5:1

3 Szerokość pasma > 10 MHz

4 Oporność 50 ohm

5 Wzmocnienie 5dBic

6 Polaryzacja RHCP

Wzmacniacz nisko-szumowy

1 Zakres częstotliwości 1575,42MHz±1,02 MHz

2 Napięcie DC 3 – 5V

3 Wzmocnienie 28±3dB

4 Odcinane zakresy ≥25dB (zakres częstotliwości +100MHz); ≥40dB (zakres częstotliwości –100MHz)

5 V.S.W.R. wyjściowe 1,5

6 NSR 1,2

7 Natężenie DC 10,5 mA

Ogólnie (wraz ze złączem)

1 Frequency Range 1575,42MHz±1,02 MHz

2 V.S.W.R. wyjściowe 1,5

3 Wzmocnienie 28 ± 3dBi

4 Oporność 50 ohm

Materiały

1 Antena Dielektryczny elem. ceramiczny

2 PCB FR4

3 Element ekranujący Stal ocynkowana

4 Przewód Tłumienie: 1,3dB/m / RG174  / Długość - 500±5cm

5 Wymiary 49,5 x 40,2 x 15,5mm ±0,5mm

Warunki środowiskowe

1 Temp. pracy -25ºC ~ +65ºC

2 Antena jest wodoodporna.
