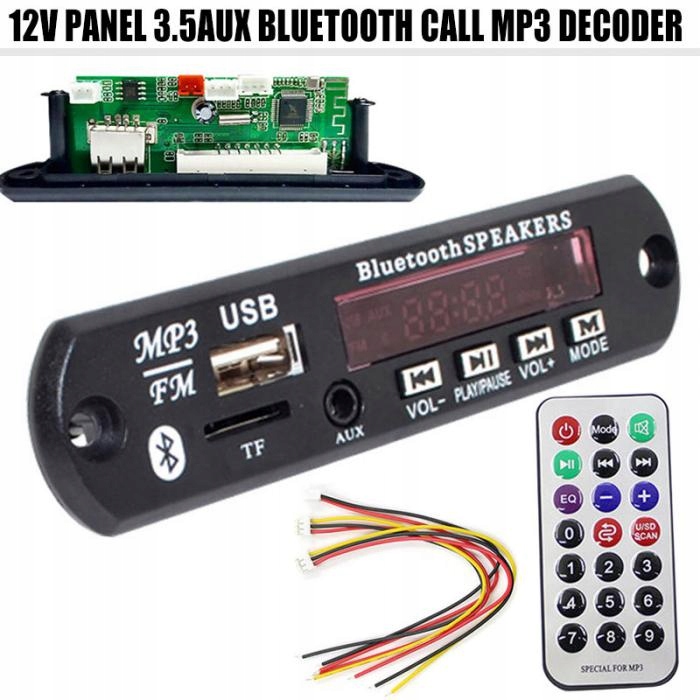

Moduł audio odtwarzacz MP3 z wyświetlaczem LED - USB - SD - FM - Bluetooth + pilot

Opis produktu

Moduł odtwarzacza plików MP3, WMA, WAV, który jest w stanie pobierać dane z karty micro SD lub złącza USB. Moduł wyposażony jest w wyjście do wzmacniacza, oraz podstawowe przyciski do zmiany utworów, głośności, powtarzania itd.

Wbudowany bluetooth umożliwia korzystanie z tego modułu jako zestaw głośnomówiący. Dzięki bluetooth możemy odtwarzać muzykę z telefonu.

Moduł posiada wbudowane radio FM oraz Wyświetlacz LED. Zasilanie od 7 do 12V. W zestawie znajduje się również pilot IR do zdalnego sterowania.

Moduł idealny do stworzenia swojego projektu przenśnego głośnika, czy też radia lub odtwarzacza MP3.

Do uruchomienia potrzebny jest tylko wzmacniacz i głośniki.

Dane techniczne

• Moduł: Odtwarzacz MP3, WMA / WAV
• Wyświetlacz: TAK, 1,5"
• Źródło dźwięku: karta micro SD do 16GB, złącze USB, wejście liniowe JACK 3,5mm, Bluetooth
• Radio: TAK, FM | zakres częstotliwości: 87.5 ~ 108 MHz
• Zasilanie: 6-12V (napięcie większe niż 12V może uszkodzić moduł!)
• Informacja głosowa: TAK, o rodzaju wybranego źródła wejściowego - UWAGA j. Chiński jest włączony domyślnie, przytrzymując przycisk "M" zmienia się na Angielski, pojawia się napis "E ON" - Angielski / "C ON" - Chiński
• Przyciski sterujące:
• Prev/Vol- : poprzedni utwór / zmniejszanie głośności
• Next/Vol+ : następny utwór / zwiększanie głośności
• Play/Pause : Odtwarzanie/Pauza
• Mode: Zmiana źródła
• Wyświetlacz: TAK
• Szerokość modułu 107 mm
• Głębokość modułu: 28 mm
• Wysokość modułu: 25 mm

W zestawie

• Moduł odtwarzacz MP3 z wyświetlaczem LCD - USB - SD - FM - Bluetooth + przewody + pilot - 1szt.

Główny moduł urządzenia w formie jednej kości mieści w sobie wiele modułów w tym Bluetooth i FM, które są wrażliwe na wszelkie zakłócenia elektryczne jak i szpilki napięciowe. Producent umieścił stabilizator napięcia, który obniża napięcie wejściowe do 5VDC, którym zasilany jest układ. Ze względu na wysoką częstotliwość stabilizator produkuje zakłócenia przez co po podłączeniu do wzmacniacza (zasilanego z tego samego źródła napięciowego) może być słyszalny wyraźny dźwięk szumów i pracy modułu Bluetooth w czasie wyszukiwania urządzeń jak i odtwarzania muzyki. przez BT. Dodatkowo zasilanie z jednego źródła napięciowego modułu bluetooth i wzmacniacza powoduje występowanie szumów. Jeżeli napotkałeś na podobne problemy przylutuj kondensator elektrolityczny do wyjścia stabilizatora 5V i GND o pojemności co najmniej 2000uF. Dalej można wykorzystać jeden ze sposobów:

I. Najlepszym wyjściem, gdy moduł i wzmacniacz chcemy zasilić z jednego źródła napięciowego jest wykorzystanie przetwornicy DC-DC Step-Down, lub Step-Up w zależności od konfiguracji  i zasilenie modułu napięciem 7V.

II. Separacja napięć. Moduł BT zasilamy niezależnym źródłem zasilania, a wzmacniacz innym co daje nam oddzielną masę na układach co może zmniejszyć zakłócenia, jednak  zalecamy I rozwiązanie.
