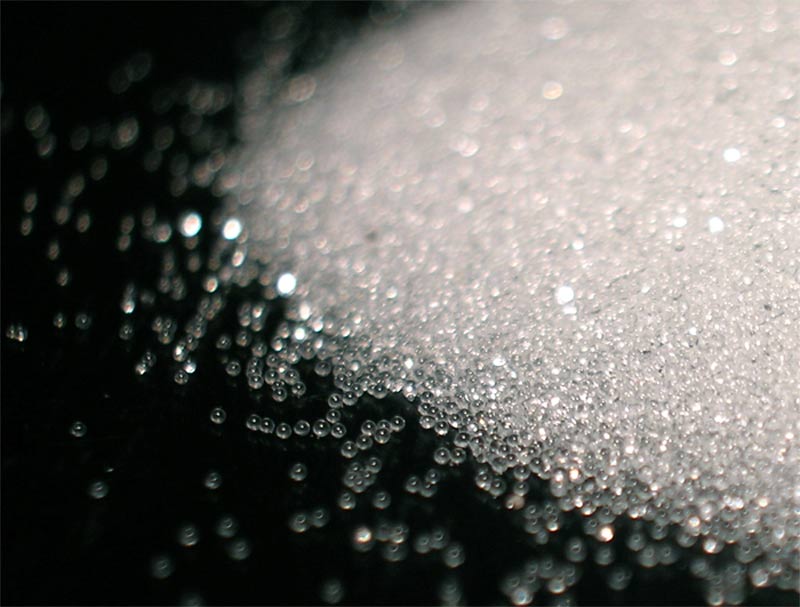

Mikrokulki szklane

Kraj produkcji: Polska

1 szt. = 5 kg

Granulacje (w mikronach):

• 40 - 80
• 70 - 110
• 90 - 150
• 100 - 200
• 150 - 250
• 200 - 300
• 300 - 400
• 400 - 600
• 600 - 800

(1000 µm = 1 mm)

Przykładowe możliwości zastosowań:

• wygładzanie i polerowanie (felgi aluminiowe, gaźniki, kartery, urządzenia z aluminium i stali nierdzewnej)
• wypełniacz np. do kołderek terapeutycznych, lalek newborn
• środek obciążający
• zastosowania artystyczne (do wykorzystania w pracach plastycznych, zdobnictwie np. bombek choinkowych itp.)

Mikrokulki szklane charakteryzuje:

• gładka powierzchnia
• okrągły kształt
• obojętność chemiczna (nie powodują pylicy)
• trwałość

Własności te powodują, że podczas obróbki zachowane są ściśle określone tolerancje.

Wykorzystanie mikrokulek szklanych zapoczątkował szczególnie wymagający przemysł lotniczy, w którym inne ścierniwa powodowały uszkodzenie geometrii lub powierzchni obrabianych. Mikrokulki są wyjątkowe, gdyż podczas obróbki praktycznie nie powodują ścierania erozyjnego. Dzięki małemu ciężarowi właściwemu obróbce mogą być poddane wyroby precyzyjne (cienkie, kruche). Nie powodują wtrąceń metalicznych. Mikrokulki szklane ze względu na obojętność chemiczną są szczególnie zalecane w procesie obróbki stali nierdzewnych, szlachetnych oraz stopów metali lekkich, łatwo ulegających zanieczyszczeniu żelazem. Eliminują stosowanie środków chemicznych w procesach czyszczenia. Dodatkowo wywołują powierzchniowe naprężenia ściskające, co opóźnia powstawanie korozji naprężeniowej i pęknięć.

Oferowane przez nas na tej aukcji mikrokulki cechują się wyższą jakością od dostępnych na innej aukcji kulek z Rosji, a ich wytrzymałość wynosi na ogół do trzech cykli, a więc o około 30% więcej, aniżeli żywotność mikrokulek chińskich lub rosyjskich, które rozbijają się po jedno lub dwukrotnym użyciu i dają nieco gorszy efekt końcowy obróbki.

Zakres zastosowań:

Obróbkę na sucho lub mokro mikrokulkami szklanymi przeprowadza się na niedużym ciśnieniu (do 3 bar), zwykle w urządzeniach pneumatycznych w obiegu zamkniętym. Mikrokulki szklane mają szerokie zastosowanie w różnych gałęziach przemysłu w procesach czyszczenia, uszlachetniania lub wzmacniania obrabianych powierzchni. Procesowi obróbki mogą być poddane powierzchnie zarówno metalowe (stalowe, z metali nieżelaznych), jak i niemetale (szkło, kamień, tworzywa sztuczne itp.).

Szerokie zastosowanie ścierniwo znajduje w przypadku szkiełkowania stali nierdzewnej i aluminium (felgi, części pojazdów itp.). Dzięki ich zastosowaniu metal uzyskuje gładką powierzchnię i połysk. Dobrze obrobiona powierzchnia wyglądem przypomina elementy chromowane.

Różnice w efektach obróbki w zależności od rozmiaru mikrokulek:

Kulki małe:

• Usuwają małe i lekkie zanieczyszczenia z powierzchni
• Powodują więcej uderzeń powierzchni na kg
• Czyszczą szybciej
• Poziom kulowania mniej intensywny
• Docierają do małych powierzchni
• Przy tej samej intensywności obróbki efekt wykończenia jest bardziej matowy (satynowy)
• Zużywają się wolniej przy tym samym ciśnieniu, ale w praktyce zużycie może być większe przy większym ciśnieniu powodującym taką samą szybkość czyszczenia.

Kulki duże:

• Usuwają większe i cięższe zanieczyszczenia z powierzchni
• Powodują mniej uderzeń powierzchni na kg
• Czyszczą wolniej
• Poziom kulowania intensywniejszy
• Nie docierają do bardzo małych powierzchni
• Przy takiej samej intensywności obróbki efekt wykończenia jest bardziej błyszczący (perlisty)
• Zużywają się szybciej przy tym samym ciśnieniu ale w praktyce zużycie może być mniejsze przy mniejszym ciśnieniu przy którym małe kulki wykonają taka samą pracę

.Skład chemiczny:

• SiO2: 70 - 73%
• Al2O3: 0,5 - 2%
• Fe2O3: < 0,1%
• CaO: 7 - 11%
• MgO: 3 - 5%
• Na2O + K2O: 13 - 15%

Właściwości fizyczne:

• Twardość: 6 w skali Mohs'a
• Ciężar nasypowy: 1,4 - 1,5 kg/l
• Ciężar właściwy: 2,45 - 2,55 kg/l
• Wilgotność: < 0,007% (m/m)
• Struktura: krystaliczna
• Kształt: okrągły
• Zapach: obojętny
• Rozmiękczenie: od 600 st. C
• Rozpuszczalność w wodzie: brak
• Palność: brak
• Wybuchowość: brak
• Promieniotwórczość: brak
