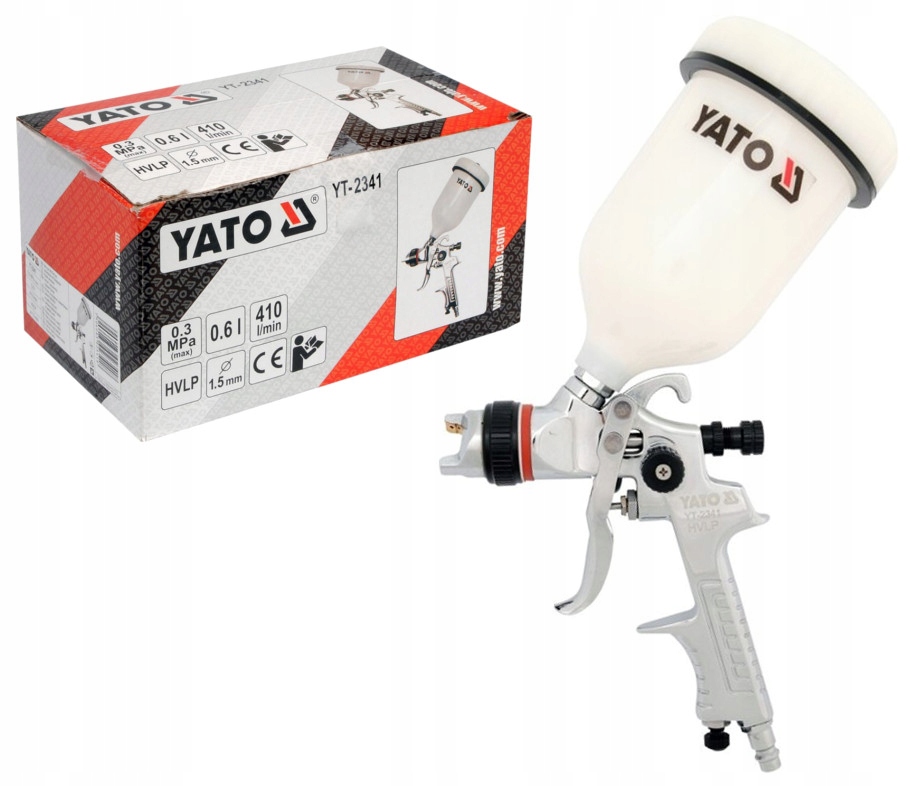

PISTOLET LAKIERNICZY HVLP 0.6L 1.5 mm YT-2341 YATO

YT-2341

• Pistolet natryskowy służy do wykonywania prac lakierniczych.
• Czynnikiem niezbędnym do prawidłowego działania pistoletu jest sprężone powietrze.
• Lakier ze zbiornika pistoletu i sprężone powietrze doprowadzone do pistoletu, tworzą mieszaninę drobin lakieru i powietrza u wylotu dyszy pistoletu.

Dane techniczne:

• Marka: Yato
• Symbol: YT-2341
• Seria: GRD
• Materiał: aluminium|stal nierdzewna
• Rodzaj: HVLP
• Średnica dyszy: 1.5 mm
• Masa: 0.64 kg
• Ciśnienie akustyczne: 76.0 dB(A)
• Moc akustyczna: 87.0 dB(A)
• Drgania: < 2.5 m/s²
• Maks. ciśnienie powietrza: 0.3 MPa
• Pojemność zbiornika: 0.6 l
• Wymagany przepływ powietrza: 410 l/min
• Średnica przyłącza powietrza (PT): standard
• Przepływ materiału powłokowego (woda): 0.15-0.22 l/min
• Średnica wewnętrzna węża doprowadzającego powietrze: 3/8" (10.0 mm)

INSTRUKCJA UŻYTKOWANIA

Rozpoczęcie pracy

• Używając klucza płaskiego dokręcić dyszę. Sprawdzić szczelność i pewność połączeń układu zasilającego sprężonego powietrza.
• Przedmuchać wąż zasilający powietrzem, przed podłączeniem go do instalacji.
• Przed użyciem pistoletu upewnić się, że został w odpowiedni sposób poddany czyszczeniu i konserwacji.
• Upewnić się, że zbiornik z materiałem powłokowym został podłączony w sposób zapewniający odpowiednią szczelność.

Regulacja szerokości strumienia natryskowego

• Zmianę szerokości i kształtu strumienia natryskowego można uzyskać poprzez obrót dyszy powietrznej.
• Kształt strumienia może być płynnie regulowany od płaskiego do okrągłego w zależności od potrzeb.
• Pokrętłem regulacji ilości materiału powłokowego ustala się ilość materiału powłokowego dostarczanego do strumienia powietrza.
• Natomiast pokrętłem regulacji natrysku ustawia się intensywność mieszanki materiału powłokowego z powietrzem.
• Zaleca się ustawienie strumienia mieszanki, tak, aby uzyskać możliwie małe cząstki materiału powłokowego, zapewni to lepsze rozłożenie materiału powłokowego na powierzchni.

Praca pistoletem

• Podczas użytkowania pistoletu należy utrzymywać dystans między wylotem pistoletu, a pokrywaną powierzchnią w przedziale od 10 do 15 cm.
• Należy starać się prowadzić wylot pistoletu prostopadle do pokrywanej powierzchni.
• Unikać ruchów po łuku, spowodują one nierównomierne rozłożenie materiału powłokowego.
• Zaleca się nałożyć kilka cienkich warstw, niż jedną grubą.

Regulacja przepływu powietrza

• W zależności od rodzaju materiału powłokowego należy dobrać ilość sprężonego powietrza poprzez regulację pokrętła regulacji ciśnienia powietrza.

Wymiana dyszy

• Należy upewnić się, że wymieniony został cały zestaw dyszy.
• W skład zestawu wchodzi, dysza materiału powłokowego, iglica i dysza powietrza.

Uszczelnienie iglicy

• W trakcie pracy należy sprawdzać szczelność uszczelnienia iglicy.
• W razie znacznego zużycia uszczelkę należy wymienić podczas okresowego przeglądu pistoletu używając klucza płaskiego do demontażu zespołu uszczelnienia

Czyszczenie i konserwacja

• Po skończonej pracy należy odłączyć pistolet od układu sprężonego powietrza i opróżnić zbiornik narzędzia z pozostałego materiału powłokowego.
• Dokładnie wyczyścić zbiornik z pozostałości materiału powłokowego.
• Starannie wyczyścić cały tor przesyłu materiału powłokowego.
• Niedokładne wyczyszczenie obniży parametry strumienia materiału powłokowego.
• Dyszę powietrza oczyścić za pomocą szczotki zamoczonej w rozpuszczalniku.
• Nigdy nie należy zanurzać całego pistoletu w rozpuszczalniku.
• Nigdy nie należy czyścić zatkanych otworów używając twardych przedmiotów ponieważ nawet nieznaczne uszkodzenia wewnętrzne mogą wpłynąć niekorzystnie na parametry strumienia natryskowego.
• Po umyciu pistoletu należy na części ruchome uszczelnień nałożyć niewielką ilość środka smarującego.
• Dyszę materiału powłokowego dokręcić do tego stopnia, aby uniknąć nieszczelności, a zarazem zapewnić płynny ruch iglicy.
