UNIWERSALNY MODUŁ ELEKTRYCZNY HAKA 7PIN WRAZ Z WIĄZKĄ ELEKTRYCZNĄ

KOMPLETNY DO MONTAŻU

Firmy

LEXLINE

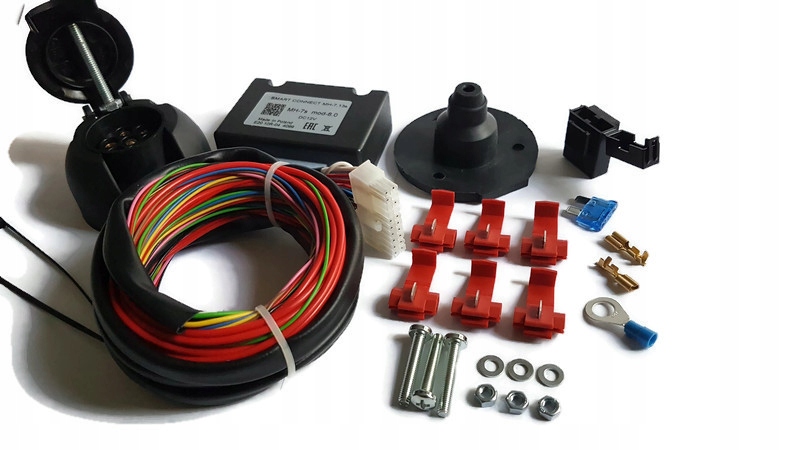

ZESTAW ZAWIERA:

• GNIAZDO PLASTIKOWE 7 pin
• USZCZELKĘ GUMOWĄ POD GNIAZDO
• OKABLOWANIE Z PODZIAŁEM NA PRAWĄ I LEWĄ STRONĘ
• SZYBKOZŁĄCZKI
• OPRAWĘ Z BEZPIECZNIKIEM
• OPASKI ZACISKOWE
• ŚRUBY I NAKRĘTKI DO PRZYMOCOWANIA GNIAZDA
• INSTRUKCJA PODŁĄCZENIA
• UNIWERSALNOŚĆ DO KAŻDEGO SAMOCHODU Z NAPIĘCIEM 12V

Moduł przeznaczony jest do sterowania oświetleniem przyczep towarowych, kempingowych oraz bagażnikami platformami rowerowymi.

Pełni funkcję dodatkowego zabezpieczenia przed ewentualnymi zwarciami od strony instalacji elektrycznej przyczepy.

Moduł może współpracować z instalacjami, w których niektóre obwody oświetlenia samochodu (np.: pozycyjne/stop, pozycyjne/przeciwmgłowe) zrealizowane są na jedno-włóknowej żarówce.

Nasz moduł obsługuje również nowej generacji migacz tzw dynamiczny (sekewncyjny, liniowy) oraz lampy LED.

CO NAM DAJE MODUŁ HAKA

• współpraca z CAN BUS
• steruje oświetleniem przyczepy / bagażnika ,również LED
• test poprawnego podłączenia przyczepy
• współpraca z światłami LED pojazdu i przyczepy
• obsługuje światła z żarówkami jedno, dwuwłóknowe
• możliwość wyłączania światła przeciwmgielnego
• nie wymaga kodowania/programowania
• AUTOALARM - dodatkowa funkcja

DANE TECHNICZNE:

• Producent: SMART CONNECT
• Numer katalogowy: MH7S
• Gniazdo: 7-pin
• Współpraca z Can Bus: TAK
• Obsługa świateł cofania: NIE
• Obsługa świateł LED: TAK
• Obsługa świateł pozycyjnych: TAK
• Obsługa świateł STOP: TAK
• Obsługa czujników parkowania: TAK (tylko dokładanych)
• Obsługa świateł kierunkowskazów: TAK
• Współpraca z oświetleniem LED i jednowłóknowym auta: TAK
• Obciążenie prądowe wejść poniżej: 2mA
• Obciążalność wyjścia: 1A

Odłączanie czujników parkowania samochodu (włączanie / wyłączanie)*

*Dotyczy wyłącznie czujników niefabrycznych (dokładanych)

FUNKCJA TESTU / TEST SPRAWNOŚCI ŚWIATEŁ

Moduł wyczuwa podłączenie przyczepy do pojazdu i przeprowadza test oświetlenia zapalając kolejno światła w przyczepie. Po 3 razy powtarza każde światło w kolejności: kierunkowskaz, pozycja, stop, przeciwmgielne, cofanie. Dzięki temu szybko i bez pomocy drugiej osoby jesteśmy w stanie zweryfikować sprawność świateł w przyczepie lub platformie.

FUNKCJA ALARMU

Moduł posiada funkcję ALARM INFO, która daje nam ochronę przyczepy lub bagażnika rowerowego przed kradzieżą. Moduł daje sygnał do systemu alarmowego samochodu.

DŁUGOŚĆ PRZEWODÓW

• zasilanie 5,5 m
• wiązki do gniazda 1,8 m
• sygnały na stronę L=1,2 / P=3,0 m
