Odwadniacz powietrza z reduktorem RECTUS OFR-1/4-MINI (Filtr / Manometr / Osuszacz) - RQS 1/4"

Numer katalogowy: 11-11-51801

Producent: RQS

Model / Kod producenta: OFR-1/4-MINI

Ilość: 1 szt.

Parametry:

• Przyłącze powietrza: 1/4"
• Maksymalne ciśnienie wlotowe: 16 bar
• Przepustowość przy 10 bar: 1400 l/min
• Zakres regulacji ciśnienia wyjściowego: 0,5 - 12 bar
• Filtr: 40 mikronów
• Zakres temperatury: 0 - 60°C

OPIS

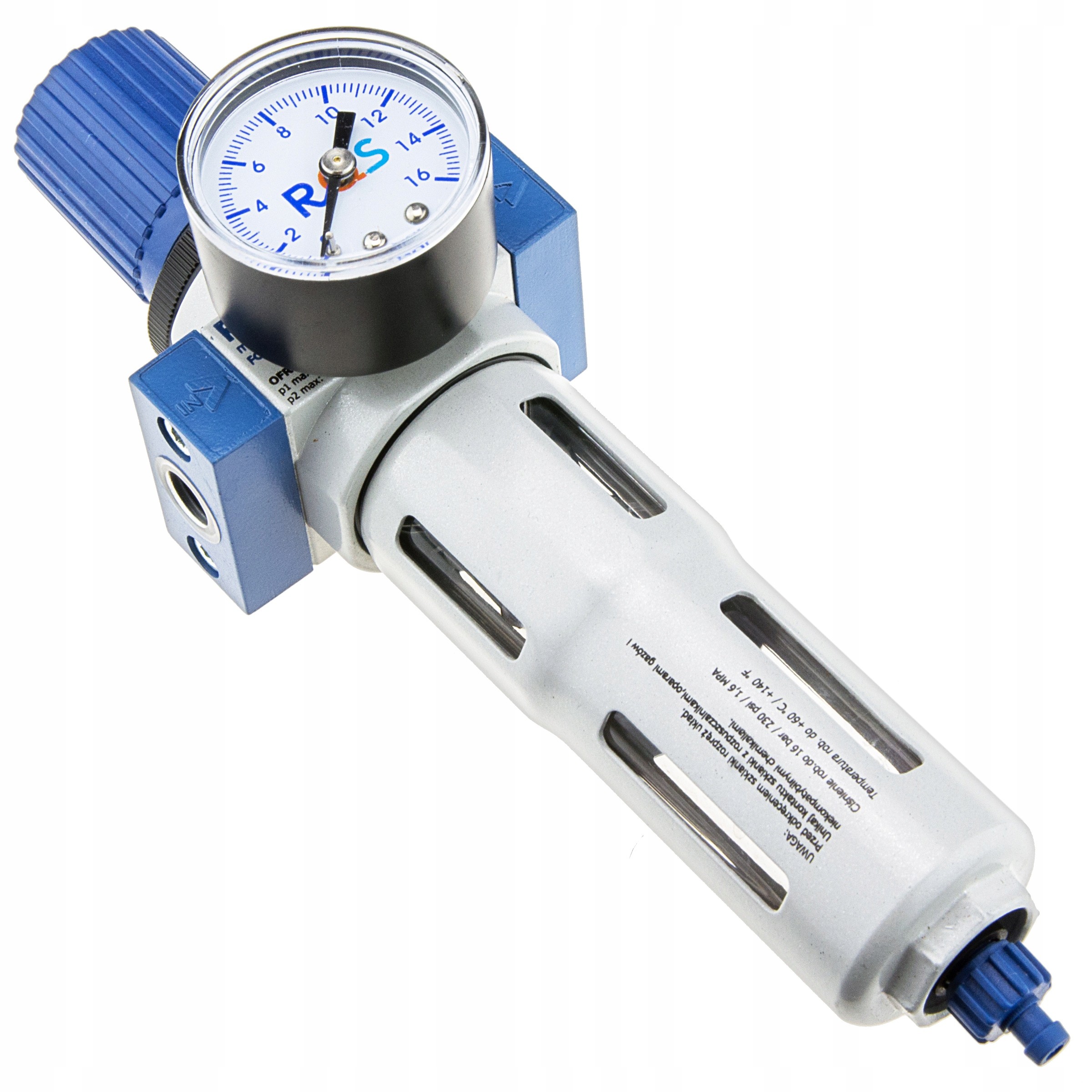

Filtroreduktor z manometrem MINI 1/4 – RQS

Profesjonalny filtroreduktor marki RQS. Zastosowany w instalacji pneumatycznej spełnia następujące funkcje:

• FILTR - oczyszczanie powietrza z oleju, kondensatu i cząstek stałych,
• REDUKTOR - nastawa i utrzymywanie stałej wartości ciśnienia wyjściowego.

Moduł filtra wyposażony jest we wkładkę filtracyjną 40 µm. Kondensat osadza się w przykręcanym pojemniku z ręcznym spustem. Po zapełnieniu się pojemnika (do poziomu ok. 10 mm poniżej elementu filtracyjnego) należy usunąć kondensat otwierając zaworek spustowy.

Zakres pomiarowy manometru wynosi 0 - 16 bar. Tarcza wyskalowana jest w barach z podziałką o dokładności 0,2 bar. Manometr można zainstalować do portu na obudowie filtroreduktora - do wyboru są dwa przyłącza manometru: przednie lub tylne. Nieużywany port należy zaślepić dołączonym korkiem.

Regulacji ciśnienia dokonuje się za pomocą dużego, wygodnego pokrętła w górnej części urządzenia. Pokrętło posiada blokadę zabezpieczającą przed niezamierzoną zmianą nastawy - przed regulacją należy je odblokować przez pociągnięcie do góry.

W zestawie z filtroreduktorem dostarczany jest tylny uchwyt montażowy wraz ze śrubkami.
