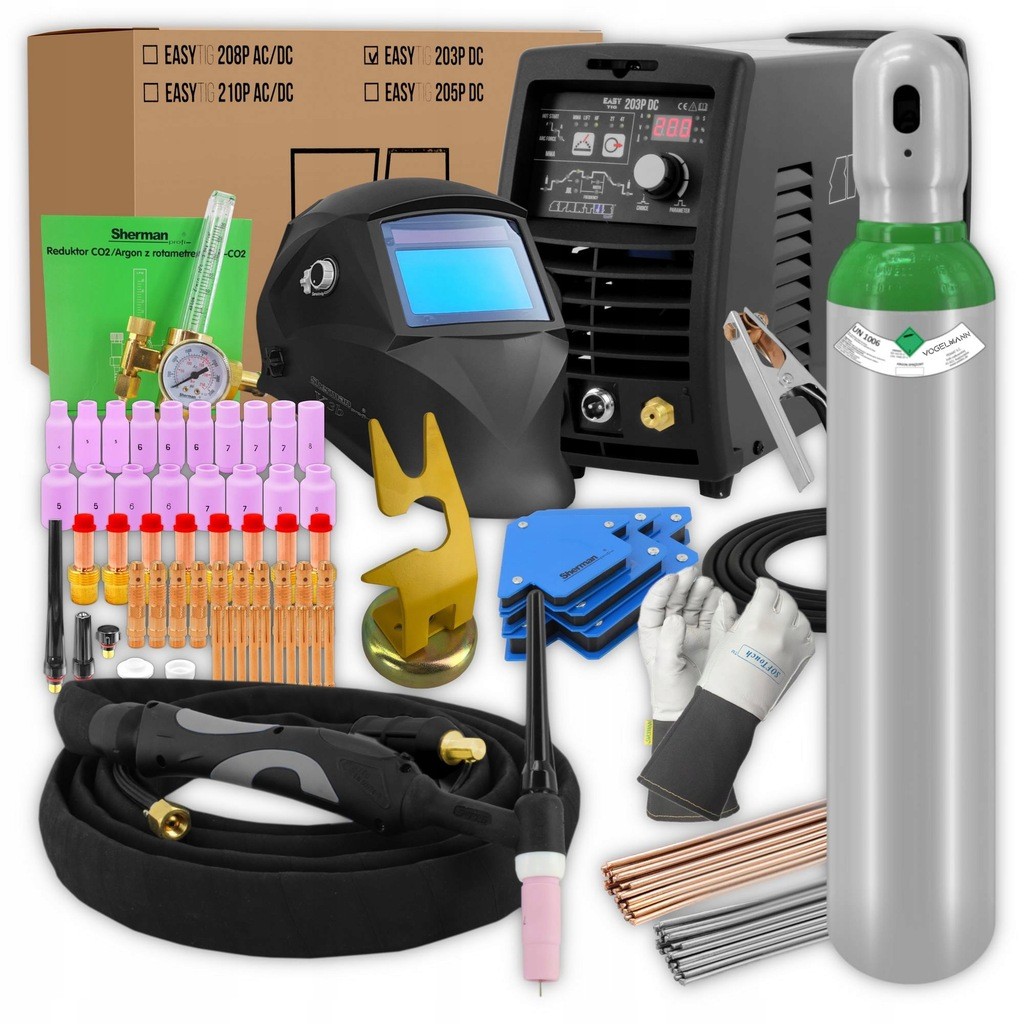

Invertor Welder Spartus set10-Easytig203pdc-pak-17-4 10-200 a

SPARTUS EASYTIG 203P DC - ZESTAW SPAWALNICZY #10

| Marka: SPARTUS| Metody spawania: TIG DC, MMA | Zasilanie: AC 230V/50Hz | Prąd spawania: 200A | Sprawność: 60% |

WYPOSAŻENIE STANDARDOWE

• SPARTUS® EasyTIG 203P DC
• Uchwyt TIG SPE 17 1B 4m
• Zestaw części eksploatacyjnych
• Przewód masowy 3m
• Wężyk gazowy
• Instrukcja obsługi

WYPOSAŻENIE DODATKOWE

• Vogelmann Butla z gazem Argon 8l 150 bar
• Sherman Reduktor gazowy z rotametrem
• Sherman V3b Przyłbica spawalnicza
• Weldas 10-1004L Rękawice spawalnicze rozmiar - L
• Vogelmann Części eksploatacyjne uchwytu - 51 elementów
• Drut TIG 308LSI nierdzewny 1,6mm 1kg
• Drut TIG 12.64 1,6mm 1kg
• Sherman kątowniki spawalnicze - 3 szt. (mały, średni, duży)
• Stojak magnetyczny TIG

SPARTUS® Easy TIG 203P DC to nowoczesne, sterowane cyfrowo, spawarki inwertorowe, skonstruowane w oparciu o tranzystory IGBT i technologię PWM.

Jest to urządzenie zaprojektowane i wyprodukowane z myślą o pracy w terenie. Małe, lekkie i wszechstronne. Idealne do spawania stali nierdzewnych i kwasoodpornych.

Prosty w obsłudze i intuicyjny panel funkcyjny pozwala na precyzyjną kontrolę wszystkich najważniejszych parametrów spawania dla metod TIG oraz MMA.

Spawarki wyposażone są w szereg nowoczesnych technologii, wspierających pracę operatora, stabilizujących parametry wyjściowe oraz zabezpieczających spawarkę przed uszkodzeniem.

ZALICZA SIĘ DO NICH MIĘDZY INNYMI

• System sterowania MCU – reaguje natychmiast na wszelkie zmiany.
• System inteligentnej ochrony spawarki przed przepięciami i przegrzaniem.
• System bezstykowego zajarzania łuku HF – prosta i bezstykowa inicjacja łuku w metodzie TIG.
• Cyfrowy panel sterowania – łatwa obsługa i ustawienie odpowiednich parametrów spawania.

Przykłady zastosowań: prace remontowe w terenie, prace warsztatowe, lekkie konstrukcje, utrzymanie ruchu

DANE TECHNICZNE:

• Napięcie zasilania: ~1× 230V ± 10% 50 / 60 Hz
• Prąd spawania: TIG: 10 - 200A
• Cykl pracy: TIG: 60%
• Pre-gaz: 0 - 2s
• Post-gaz: 0 - 10s
• Czas narastania prądu: 0 - 10s
• Czas opadania prądu: 0 - 10s
• Prąd impulsu: 5 - 200A
• Szerokość impulsu: 5 - 95%
• Częstotliwość pulsu: 0.5 - 200Hz
• Częstotliwość prądu AC: 60Hz
• Balans AC: 10 - 99%
• Tryb pracy: 2T/4T
• Zajarzenie łuku: HF
• Prąd spawania MMA: 10 - 200A
• Napięcie biegu jałowego: 69
• Pobór prądu: TIG 32A / MMA 47A
• Współczynnik mocy (cosφ): 0.6
• Sprawność η: 85%
• Klasa izolacji: H
• Stopień ochrony: IP21S
• Waga: 7.9kg
• Wymiary: 420 x 135 x 240mm

TECHNOLOGIA IGBT

Podstawą budowy układu przetwarzania energii elektrycznej spawarki są układy elektroniczne wykonane w technologii IGBT umożliwiające pracę w zakresie częstotliwości powyżej 200 kHz.

Spawarka wyposażone jest w układ kompensacji napięcia zasilania, co umożliwia ich eksploatację przy wahaniach napięcia w sieci zasilającej do 10%.

STOPIEŃ OCHRONY

IP określa w jakim stopniu urządzenie jest odporne na przedostawanie się do wewnątrz zanieczyszczeń stałych i wodnych. IP21S oznacza, że urządzenie jest przystosowane do pracy w pomieszczeniach zamkniętych i nie nadaje się do stosowania na deszczu i śniegu.

CYKL PRACY

Cykl pracy bazuje na okresie 10-minutowym. Cykl pracy 60% oznacza, że po 6 minutach pracy urządzenia jest wymagana 4-minutowa przerwa. Cykl pracy 100% oznacza, że urządzenie może pracować w sposób ciągły, bez przerw.

SPAWANIE MMA

Urządzenie SPARTUS® Easy TIG 203P DC daje możliwość spawania elektrodą otuloną.

HOT START

Funkcja ma na celu zapobieganie przyklejenia elektrody do materiału i jest dużym ułatwieniem podczas zajarzania łuku. W przypadku spawania drobnych elementów zalecane jest wyłączenie tej funkcji, gdyż może powodować wypalenie materiału spawanego.

ARC FORCE

Umożliwia regulację dynamiki łuku spawalniczego. Skracaniu długości łuku towarzyszy wzrost prądu spawania, co powoduje stabilizowanie łuku.

Zmniejszenie wartości daje łuk miękki i mniejszą głębokość wtopienia, natomiast zwiększenie wartości powoduje głębsze wtopienie i możliwość spawania łukiem krótkim.

TRYB PRACY 2T / 4T

2T -  wciśnięcie przycisku w rękojeści uchwytu powoduje włączenie jonizatora i zajarzenie łuku. Spawanie prowadzone jest z wciśniętym przyciskiem.

4T - wciśnięcie przycisku w rękojeści uchwytu spowoduje włączenie jonizatora i zajarzenie łuku wtedy należy zwolnić przycisk i prowadzić spawanie ze zwolnionym przyciskiem. Ponowne wciśnięcie przycisku spowoduje zakończenie spawania

CZAS PRZEDWYPŁYWU GAZU 0 - 2s.

Czas od wciśnięcia przycisku w rękojeści uchwytu i otwarcia zaworu gazowego do momentu zajarzenia łuku. Zwykle powinien być dłuższy niż 0,5 s, aby dostarczyć gaz osłonowy do wylotu dyszy palnika w celu osłonięcia miejsca rozpoczęcia spawania oraz elektrody wolframowej.

CZAS POWYPŁYWU GAZU 0 - 10s

Czas od wygaszenia łuku do zamknięcia zaworu gazowego w celu osłonięcia krzepnącego jeziorka spawalniczego przed powietrzem oraz w celu studzenia elektrody wolframowej. Zbyt krótki czas powypływu może skutkować utlenianiem spoiny. Podczas spawania w trybie TIG AC (prądem przemiennym) czas ten powinien być dłuższy.

CZAS NARASTANIA PRĄDU 0 - 10s

Czas narastania prądu spawania od prądu początkowego do ustawionej wartości prądu spawania.

CZAS OPADANIA PRĄDU (DOWN SLOPE) 0 – 10s.

Czas opadania prądu spawania od wartości ustawionej do zera lub wartości prądu krateru.

TIG IMPULSE

Spawanie impulsowe jest odmianą spawania punktowego TIG umożliwiającą spajanie cienkich elementów, dzięki bardzo niskiej emisji ciepła w strefie łączenia. Polega na cyklicznym krótkotrwałym zajarzeniu i wygaszeniu łuku.

TIG PULS

Funkcja ma wpływ na kształt spoiny i skupienie łuku. Spawanie pulsacyjne pozwala również zmniejszyć ilość ciepła dostarczanego do materiału i ma zastosowanie podczas spawania cienkich materiałów.

HF - BEZTYKOWE ZAJARZANIE ŁUKU

Urządzenie SPARTUS® Easy TIG 203P DC wyposażone jest w jonizator umożliwiający bezstykowe zajarzanie łuku.

CZĘSTOTLIWOŚC PULSE  0.5 – 200Hz

Częstotliwość, z jaką zmienia się wartość impulsu prądu pomiędzy prądem spawania a prądem podstawy.

CZĘSTOTLIOWŚĆ PRĄDU AC 60Hz

Funkcja przydatna przy spawaniu aluminium. Im większa częstotliwość tym lepsza jakość spoiny oraz lepsze skupienie łuku.

BALANS PRĄDU AC 10 - 99%

Stosunek czasu trwania fazy dodatniej prądu do ujemnej. Zmniejszenie balansu powoduje wprowadzanie większej ilości ciepła w materiał, uzyskując węższą spoinę i głębsze wtopienie, a jednocześnie zmniejsza obciążenie cieplne elektrody wolframowej.

Zwiększenie balansu powoduje wprowadzenie mniejszej ilości ciepła w materiał, uzyskując lepsze czyszczenie, szeroką spoinę i płytsze wtopienie jednak znacząco obciąża elektrodę wolframową.

MOCNA I SOLIDNA KONSTRUKCJA

Obudowa urządzenia wykonana jest z lekkich i wytrzymałych kompozytów, odpornych na wszelkiego rodzaju uszkodzenia mechaniczne.

VOGELMANN BUTLA GAZOWA ARGON 8L 150 BAR

Butla wypełniona Argonem klasy 4.8 przeznaczona jest do spawania w osłonie gazów ochronnych oraz do innych zastosowań przemysłowych. Butla wypełniona jest wysokiej jakości mieszanką spawalniczą 99,998% Argonu.

• Zawór: W 21.8 x 1/14 DIN 477
• Zawartość: 99,998% Argon
• Pojemność: 8l
• Ciśnienie robocze: 150 bar
• Ilość gazu: ~1,5m3
• Wysokość 82 cm
• Średnica ok 14 cm
• Waga ~13,5 kg

REDUKTOR Z ROTAMETREM SHERMAN PROFI®

Reduktor butlowy jednostopniowy z rotametrem Ar/CO2 jest reduktorem bezdźwigniowym o zmiennej regulacji ciśnienia wylotowego.

Reduktor ten pozwala na obniżanie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewnia samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego.

• Znamionowe ciśnienie wlotowe: 185 bar
• Zakres ciśnień wylotowych: 5 - 10 bar
• Znamionowa przepustowość: 30 l/min
• Gwint na wlocie: W21.8x1/14
• Gwint nakrętki na wylocie: G 1/4
• Króciec wylotowy: ø6,3 mm

SHERMAN V3B PRZYŁBICA SPAWALNICZA

Automatyczna przyłbica spawalnicza Sherman-profi V3b przeznaczona jest do ochrony oczu i twarzy przed iskrami, odpryskami i szkodliwym promieniowaniem podczas spawania oraz szlifowania.

Automatyczny filtr zaciemniający po zajarzeniu łuku samoczynnie zmienia się z jasnego na ciemny, a po zakończeniu spawania ponownie staje się jasny.

Przyłbica posiada możliwość regulacji stopnia zaciemnienia od 9 do 13 wg DIN. Wyposażona jest w zewnętrzne pokrętło umożliwiające płynną regulację czułości reakcji fotoczujników na intensywność łuku podczas spawania metodami MIG lub TIG oraz trójpozycyjną regulację czasu opóźnienia przełączania stanu ciemny/jasny.

• Zakres zaciemnienia: 9 -13 wg DIN
• Czas przełączania - jasny/ciemny [s]: 1/20000
• Czas przełączania - ciemny/jasny [s]: 0,3 - 0,9 (skokowe)
• Regulacja czułości: Płynna
• Spawanie/Szlifowanie: TAK/TAK
• Ilość fotoczujników: 4
• Pole widzenia [mm]: 98 x 55
• Ochrona: UV/IR16 wg DIN
• Zaciemnienie w stanie jasnym: 4 wg DIN
• Klasa optyczna filtra: 1/1/1/2
• Zasilanie: Fotoogniwo

Weldas SOFTouch™ RĘKAWICE SPAWALNICZE 10-1004 - rozmiar L

SOFTouch™ rękawica spawalnicza z licowej skóry koziej, mankiet został wykonany z szarego, trudnopalnego materiału.

• Część dłonicowa wykonana z koziej skóry
• Podwójna skóra w części chwytnej
• Duża miękkość i doskonałe czucie
• Mankiet wykonany z szarego, trudnopalnego materiału

KEVLAR® 3 ply

• EN 12477 (2001+A1 : 2005) TYPE B
• TÜV BP 60118529 0001
• TÜV 21264046 002

ZESTAW AKCESORIÓW DO UCHWYTU TIG SR17/18/26 - 51 ELEMENTÓW VOGELMANN

KORKI

• krótki - 1 szt. / średni - 1 szt. / długi - 1 szt.

TULEJKI ZACISKOWE

• 1.0 mm - 1 szt. / 1.6 mm - 3 szt. / 2.4 mm - 3 szt. / 3.2 mm - 3 szt.

ŁĄCZNIKI PRĄDOWE

• 1.0 mm - 1 szt. / 1.6 mm - 3 szt. / 2.4 mm - 3 szt. / 3.2 mm - 3 szt.

DYSZE CERAMICZNE

• 10n50 #4 - 1 szt. / 10n49 #5 - 2 szt. / 10n48 #6 - 3 szt. / 10n47 #7 - 3 szt. / 10n46 #8 - 1 szt. / 54n17 #5 - 2 szt. / 54n16 #6 - 2 szt. / 54n15 #7 - 2 szt. / 54n14 #8 - 2 szt.

SOCZEWKI GAZOWE

• 1.0 mm - 2 szt. / 1.6 mm - 2 szt. / 2.4 mm - 2 szt. / 3.2 mm - 2 szt.

IZOLATORY

• przedni - 1 szt. / laminarny - 1 szt.

DRUT SPAWALNICZY TIG 308LSi 1,6mm 1kg

Drut w prętach do spawania metodą TIG w osłonie argonu stali kwasoodpornych, nierdzewnych.

DRUT SPAWALNICZY TIG 12.64 1,6mm 1kg

Drut w prętach do spawania metodą TIG w osłonie argonu stali czarnej.

ZESTAW KĄTOWNIKÓW SPAWALNICZYCH MAGNETYCZNYCH SHERMAN

Kątowniki magnetyczne służą do przytrzymania materiału spawanego podczas połączeń w jednej płaszczyźnie lub pod kątami 45°, 90° lub 135°.

Zapewniają solidne umocowanie spawanego materiału. Sprawdzają się podczas prac spawalniczych z rurami, płaskownikami, profilami oraz blachą.

Zbudowane są z silnych, wysokiej trwałości magnesów, osłoniętych solidną stalową obudową.

Maksymalny udźwig magnesu 12,5 kg dla najmniejszego kątownika, 25 kg dla średniego oraz 37,5 kg dla dużego.

STOJAK MAGNETYCZNY TIG

Uchwyt do wygodnego podtrzymywania uchwytu TIG, gdy nie jest używany.

Prosty i praktyczny w użytkowaniu. Wyposażony w podstawę magnetyczną która zapewnia stabilność. Pasuje do niego większość uchwytów TIG. Niezbędny element wyposażenia warsztatu
