ŚCIĄGACZ WTRYSKIWACZY BMW M47 M57 M87

Y Y Y

KOD PRODUKTU: B.8782

ZAMIENNIKI:

• 20220805 8782
• ASTA A-CRI8
• MiCH WT05217
• NEILSEN CT3617
• MAGNUS MGS01824
• JONNESWAY AI020130
• QUATROS 20217 QS20217

OPIS PRODUKTU:

• Zestaw przeznaczony jest do demontażu wtryskiwaczy bez konieczności demontażu głowicy.

ZASTOSOWANIE:

• wtryskiwacze BOSCH w silnikach BMW COMMON RAIL: M47TU, M57, M57TU, M87, M87TU,

MODELE:

• 118D E87 ;
• 120D E87 ;
• 320D E46 E90 E91;
• 318D E90 E91 ; Y3 E83 ;
• 525D E39 E60 E61;
• 330D E46 ; E90 E91 E92 E93 ;
• 335D E91 E92 ; Y3 E83 ;
• 530D E39 E60 E61 ; Y5 E53 E70 ;
• 635D E63 ; E64 Y6 ;
• 730D E38 E65 E66 ; F01 F02 i inn

SILNIK / MODEL:

2,0d:

• 118d E87
• 120d E87
• 320d E46, E90/E91 /
• 318d E90/E91 / Y3 E83

2,5d:

• 525d E39 E60/E61

3,0d:

• 330d E46, E90/E91/E92/E93
• 335d E90/E91/E92 / Y3 E83
• 530d E39 E60/E61 / Y5 E53, E70 635d E63/E64 / Y6 /
• 730d E38, E65/E66, F01/F02

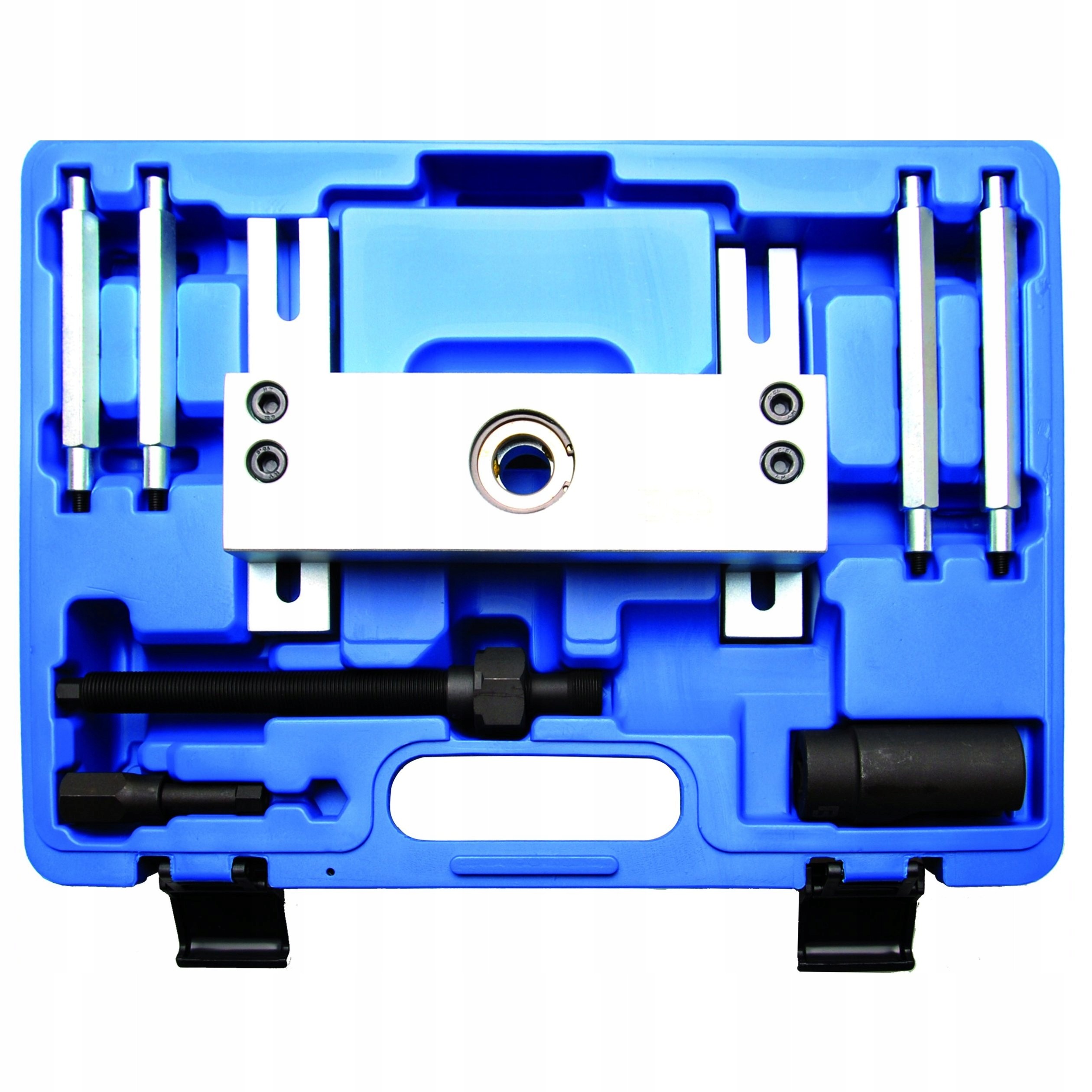

W ZESTAWIE:

• 2 bolce 115 mm,
•
• 2 bolce 140 mm,
• Trawers z łożyskiem kulkowym
• Wrzeciono z gwintami M16 i M17 do montażu w wtryskiwaczu
• Nasadka 27 mm z rowkiem na przewody elektryczne
•
• Nasadka imbus 9 mm do demontażu igły wtryskiwacza

INSTRUKCJA OBSŁUGI:

1. Zdemontować śruby pokrywy zaworów, w miejsce śrub będą wkręcone wsporniki belki.
2. Zdemontować przewody paliwowe, powrotne oraz wiązki elektryczne z wtryskiwaczy. UWAGA: należy liczyć się z wyciekiem paliwa, zabezpieczyć przewody czystą szmatką.
3. Na cylindrze, na którym ma być demontowany wtryskiwacz, należy ustawić tłok w pozycji GMP.
4. Odłączyć połączenia elektryczne od świecy żarowej i wykręcić świece żarową.
5. W miejsce świecy wkręcić adapter pneumatyczny z zestawu wykorzystując odpowiednią końcówkę.
6. Zwór kulowy znajdujący się na adapterze powinien pozostać w pozycji zamkniętej.
7. Podłączyć źródło sprężonego powietrza.
8. Zdemontować górną część wtryskiwacza za pomocą specjalnej nasadki 29mm dołączonej do zestawu. [rys. 1]
9. Zdemontować elektromagnes za pomocą specjalnego klucza ampulowego 10mm z otworem. [rys. 2]
10. W miejsce elektromagnesu wkręcić śrubę główną przyrządu.
11. Ze względu na wysokie naprężenia materiału należy smarować gwint śruby.
12. W miejsce śrub pokrywy zaworów zamontować wsporniki. Wsporniki o dł. 140mm z lewej strony, dł. 115mm z prawej strony.
13. Umieścić belkę na wspornikach, zabezpieczyć nakrętkami.
14. Umieścić nakrętkę na głównej śrubie przyrządu.
15. Nakrętka powinna wspierać się na łożysku w belce przyrządu. [rys. 4]
16. Otworzyć zawór adaptera pneumatycznego.
17. Dokręcać nakrętkę kluczem 30mm jednocześnie przytrzymując śrubę główną za pomocą klucza 10mm. [rys. 6]
18. Po zdemontowaniu wtryskiwacza należy oczyścić gniazdo za pomocą dołączonych do zestawów frezów.
19. Podczas czyszczenia należy pamiętać aby zawór kulowy adaptera pneumatycznego pozostał otwarty – dzięki temu zanieczyszczenia nie dostaną się do komory spalania.

Injektoren Auszieher für BMW Common Rail

• Injektoren Auszieher für BMW
• Marke Asta, Artikelnummer A-CRI8
• zum Herausziehen festsitzender Injektoren
• eine Demontage des Zylinderkopfes ist nicht notwendig, enorme Zeit- und Kostenersparnis
• Abstützung auf dem Zylinderkopf ermöglicht hohe Ausziehkräfte
• geeignet für BMW Motoren M47TU, M47T2, M57, M57TU und M57T2
• zum Beispiel in BMW E87 118d und 120d
• BMW E46 318d, 320d und 330d
• BMW E90 und E91 316d und 320d
• E90, E91, E92 und E93 325d (2006-2010), 330d und 330Yd (1998-2008) und 335d
• E39 520d, 525d und 530d
• E60 und E61 520d, 525d, 525Yd, 530d, 530Yd und 535d
• E63 und E64 635d (2004-2010)
• BMW E38 730d
• E38, E65 und E66 730d
• E83 Y3, 2.0d und 3.0d
• E53 und E70 Y5, 3.0d
• auch für baugleiche Motoren in Land Rover
• zum Beispiel Range Rover 2.5 DT (1994-2002), Range Rover 3.0 TD6 (2002-2006) und Freelander 2.0 TD4 (2002-2006)
• der Satz beinhaltet folgende Werkzeuge
• zwei Stützfüße 115 mm
• zwei Stützfüße 140 mm
• Stützbrücke mit Kugellager
• Spindel M16 Y 1.5 mm mit einseitigem M17 Y 1.0 mm Gewinde, zur Befestigung im Injektor
• Steckschlüssel mit 1/2" (12.5 mm) Innen Vierkant Antrieb, Schlüsselweite 27 mm, zur Demontage der elektrischen Einheit
• ein Steckschlüssel Innen Sechskant Schlüsselweite 10 mm, mit Bohrung und Außen Sechskant Antrieb 19 mm, zur Demontage der Injektornadel
• komplett sortiert in Kunststoffkoffer
• Werkzeug in qualitativ hochwertigster Ausführung
• für eine lange Lebensdauer im täglichen Werkstatteinsatz

Fuel Injector Service Kit - BMW

• 8pc BMW Fuel Injector Service Kit
• Complete set for removing BMW Common Rail Injectors without dismantling the cylinder head.
• Equipped with a blower adaptor to clean the injector seats.
• With 27mm Socket and HeY Wrench to remove solenoids.
• BMW Engines - M47TU . M57 . M57TU
• 2.0D Models - 118d E87 . 120d E87 . 320d E46 . E90 / E91 . Y3 E83
• 2.5D Models - 525d E39 E60 / E61
• 3.0D Models - 3.0d 330d E46 . E90 / E91 / E92 / E93 . 335d E90 / E91 / E92 . Y3 E83 . 530d E39 . E60 / E61 . Y5 E53 . E70 . 635d E63 / E64 . Y6 . 730d E38 . E65 / E66 . F01 / F02
