AUTOMATYCZNY AUTOMAT ORYGINALNY ORYGINAŁ MARKOWY KOMPLETNY NOWY HAK HOLOWNICZY WYPINANY ODPINANY PIONOWO WERTYKALNIE VERTICAL UKOŚNIE EUROPEJSKIEGO PRODUCENTA BRINK

BEZ CIĘCIA ZDERZAKA

KULA AUTOMATYCZNA AUTOMAT WYPINANA ODPINANA PIONOWO ZABEZPIECZANA NA KLUCZYK

POSTAW NA JAKOŚĆ A NIE NA CENĘ

SOLIDNOŚĆ I TRWAŁOŚĆ POTWIERDZONA HOMOLOGACJĄ E11

+ W ZESTAWIE UNIWERSALNY MODUŁ Z ROZBUDOWANĄ WIĄZKĄ I GNIAZDEM ELEKTRYCZNYM 13 PIN Z FUNKCJĄ OBSŁUGI CZUJNIKÓW PARKOWANIA. ROZŁĄCZA AUTOMATYCZNIE PARKTRONIC PODCZAS COFANIA Z PRZYCZEPKĄ. ŁATWY MONTAŻ MODUŁU GDYŻ WSZYSTKIE PRZEWODY DO MODUŁU WPINANE SĄ ZA POMOCĄ JEDNEJ ROZBUDOWANEJ KOSTKI. MODUŁ TYPU PLUG AND PLAY.

+ REGULOWANA PODSTAWKA ( GÓRA / DÓŁ ) POD GNIAZDO ELEKTRYCZNE

+ ADAPTER / PRZEJŚCIÓWKA ELEKTRYCZNA Z 13PIN NA 7P GRATIS

+ ZAŚLEPKA W JARZMO MONTOWANA PO WYPIĘCIU AUTOMATYCZNEJ KULI

+ WOREK / POKROWIEC NA ODPIĘTĄ KULE HAKA

+ 3 KAPTURKI GRATIS

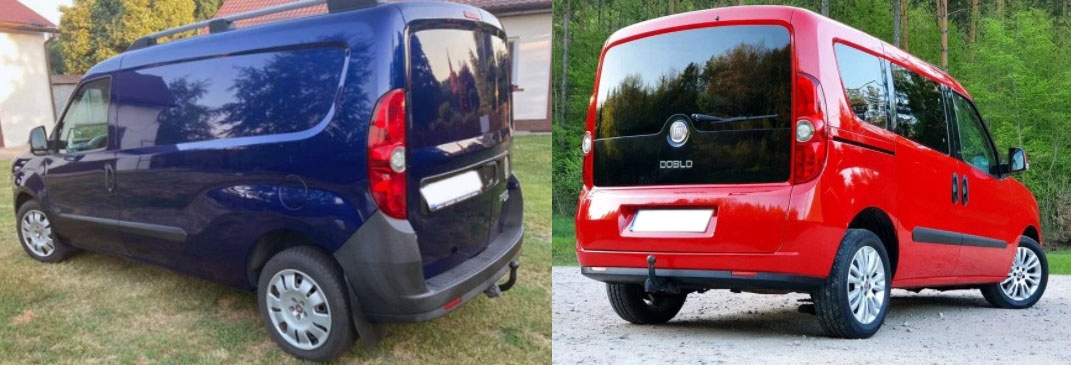

DO SAMOCHODU:

FIAT DOBLO 2 II DWA DWÓJKA

BUS PRZESZKLONY + FURGON ZABUDOWANY

L1 SHORT KRÓTKI + L2 LONG MAXI MAX DŁUGI

+FACELIFTING LIFT FL

MODELE OD 2010 DO 2020

| 2010 | 2011 | 2012 | 2013 | 2014 | 2015 | 2016 | 2017 | 2018 | 2019 | 2020 |

NIE PASUJE DO TREKKING ORAZ NATURAL POWER

OPEL COMBO D 4 IV CZTERY CZWÓRKA

BUS PRZESZKLONY + FURGON ZABUDOWANY

MODELE OD 2012 DO 2018

NIE PASUJE DO CNG

DANE TECHNICZNE HAKA:

-MONTAŻ HAKA NIE WYMAGA CIĘCIA ZDERZAKA

-RODZAJ KULI: WYPINANA PIONOWO WERTYKAL UKOŚNIE ZABEZPIECZANA NA KLUCZYK

-MAKSYMALNY UCIĄG: 1500 KG

-NACISK PIONOWY NA KULĘ: 85 KG

-HOMOLOGACJA: E20

-PRODUCENT: BRINK

-SYMBOL: 526400+LS2+13/7+3xK

       526400+M13PDOCZ+13/7+3xK

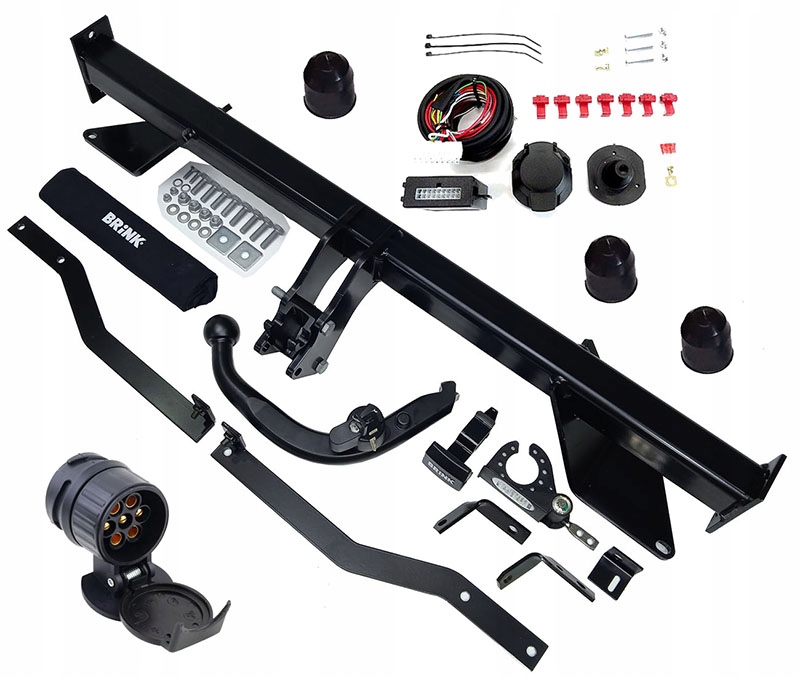

W SKŁAD ZESTAWU HAKA WCHODZI:

-HAK HOLOWNICZY Z KULĄ WYPINANĄ PIONOWO WERTYKALNIE NA UKOS ZABEZPIECZANĄ NA KLUCZYK

-UNIWERSALNY MODUŁ Z ROZBUDOWANĄ WIĄZKĄ I GNIAZDEM ELEKTRYCZNYM 13 PIN Z FUNKCJĄ OBSŁUGI CZUJNIKÓW PARKOWANIA. ROZŁĄCZA AUTOMATYCZNIE PARKTRONIC PODCZAS COFANIA Z PRZYCZEPKĄ. ŁATWY MONTAŻ MODUŁU GDYŻ WSZYSTKIE PRZEWODY DO MODUŁU WPINANE SĄ ZA POMOCĄ JEDNEJ ROZBUDOWANEJ KOSTKI. MODUŁ TYPU PLUG AND PLAY.

-PRZEJŚCIÓWKA Z 13PIN NA 7P GRATIS

-REGULOWANA PODSTAWKA ( GÓRA / DÓŁ ) POD GNIAZDO ELEKTRYCZNE

-ZAŚLEPKA W JARZMO MONTOWANA PO WYPIĘCIU AUTOMATYCZNEJ KULI

-WOREK / POKROWIEC NA ODPIĘTĄ KULE HAKA

-TRZY OSŁONY KULI HAKA

-WSZYSTKIE ŚRUBY PODKŁADKI, NAKRĘTKI NIEZBĘDNE DO MONTAŻU HAKA

-INSTRUKCJA MONTAŻU

-HOMOLOGACJA NA TABLICZCE ZNAMIONOWEJ

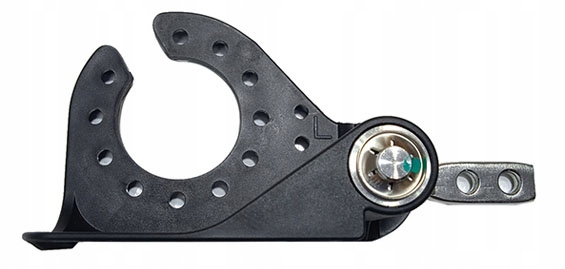

REGULOWANA PODSTAWKA ( GÓRA / DÓŁ ) POD GNIAZDO ELEKTRYCZNE

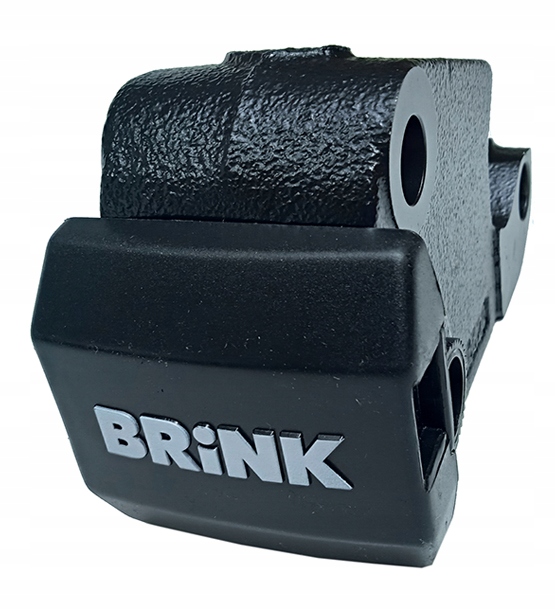

ZAŚLEPKA W JARZMO MONTOWANA PO WYPIĘCIU AUTOMATYCZNEJ KULI

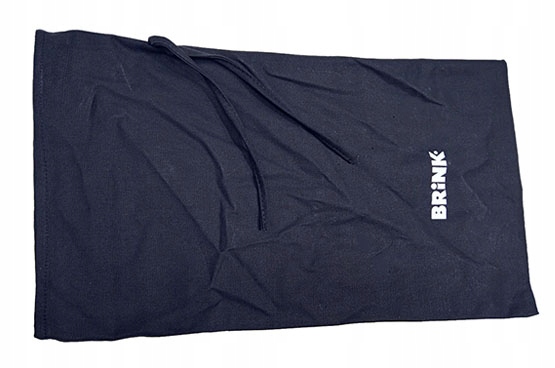

WOREK / POKROWIEC NA ODPIĘTĄ KULE HAKA

PRZEJŚCIÓWKA Z 13PIN NA 7P GRATIS!!!

Jest to adapter pozwalający połączyć przyczepę posiadającą wejście 7-pinowe (typ Polski) do samochodu który posiada gniazdo z 13 pinami (typ Europejski).

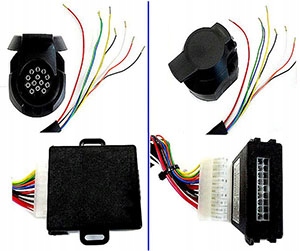

MODUŁ 13 PIN

-Moduł jest przeznaczony do instalacji haka holowniczego z gniazdem 13-pin,

-posiada funkcję sterowania czujnikami parkowania.

-Realizuje funkcje sterowania oświetleniem przyczepy

-Współpracuje z oświetleniem LED i żarówkami jedno-włókniowymi (PWM - t-ryb MULTIPLEX)

-GNIAZDO PRZYCZEPY 13-PIN

-ŚWIATŁA PRZECIWMGŁOWE TAK

-ŚWIATŁA COFANIA TAK

-ŚWIATŁA HAMOWANIA STOP TAK

-ŚWIATŁA POZYCYJNE TAK

-KIERUNKOWSKAZY TAK

-MODUŁ PRZYCZEPY TAK

-OBSŁUGA ŚWIATEŁ LED TAK

-CAN BUS TAK

-ZAWIERA INSTRUKCJĘ INSTALACJI

ŁATWY MONTAŻ MODUŁU GDYŻ WSZYSTKIE PRZEWODY DO MODUŁU WPINANE SĄ ZA POMOCĄ JEDNEJ ROZBUDOWANEJ KOSTKI. MODUŁ TYPU PLUG AND PLAY.

MODUŁ ELEKTRONICZNY PRZEZNACZONY JEST DO PODŁĄCZENIA INSTALACJI ELEKTRYCZNEJ HAKA W SAMOCHODACH, W KTÓRYCH SĄ KOMPUTEROWE SYSTEMY STEROWANIA OŚWIETLENIEM. W TAKICH AUTACH BEZPOŚREDNIE PODŁĄCZENIE DO TYLNYCH LAMP 13-PINOWEGO GNIAZDA PRZYCZEPY MOŻE GROZIĆ USZKODZENIEM KOMPUTERA POKŁADOWEGO. ZASTOSOWANIE MODUŁU NIE STANOWI DODATKOWYCH OBCIĄŻEŃ DLA INSTALACJI SAMOCHODU GDYŻ KAŻDE WEJŚCIE MODUŁU CHARAKTERYZUJE SIĘ BARDZO MAŁYM POBOREM PRĄDU NA POZIOMIE 1 MA. KAŻDE WYJŚCIE MODUŁU JEST ZABEZPIECZONE PRZED EWENTUALNYMI ZWARCIAMI OD STRONY INSTALACJI ELEKTRYCZNEJ PRZYCZEPY.

WYMAGANY JEŻELI SAMOCHÓD POSIADA SYGNALIZATOR AWARII OŚWIETLENIA LUB TYLNE LAMPY W TECHNOLOGII LED.

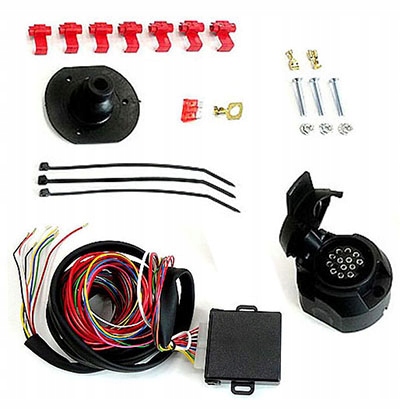

Zawartość zestawu modułu:

-Elektroniczny moduł - centralka 12VDC

-Wiązka główna

-Gniazdo 13 biegunowe wraz z uszczelką

-Opaska zaciskowa oraz szybkozłączka

-Akcesoria potrzebne do montażu

-Instrukcja w języku polskim

-Osłonka na kulę haka holowniczego GRATIS

Pytania i odpowiedzi dotyczące haka holowniczego oraz wiązki elektrycznej haka:

1. Czy holować przyczepę może każdy pojazd?

Homologacja pojazdu określa czy dany samochód może holować przyczepę. Zapis w dowodzie rejestracyjnym auta w polu 0.1 lub 02 to potwierdza. Znajduje się tam również dopuszczalna masa całkowita do holowania.

Niektóre auta nie mogą holować przyczep jednak można w nich zamontować hak holowniczy np. w celu montażu bagażnika rowerowego.

2. Czy muszę zamontować wiązkę elektryczną do mojego haka holowniczego?

Tak-jest to działanie konieczne. Wiązka elektryczna zapewnia oświetlenie w holowanej przyczepie lub bagażniku rowerowym. W niektórych modelach aut, zwłaszcza nowszych dodatkowo potrzebny jest również moduł sterujący oświetleniem.

3. Jaka wiązka będzie odpowiednia: 7PIN czy 13PIN?

Wiązka 7PIN zapewnia podstawowe oświetlenie holowanej przyczepy (światła STOP, pozycyjne, przeciwmgłowe czy kierunkowskazy).

Jeżeli samochód będzie holował przyczepę o ładowności powyżej 750kg, potrzebna będzie wiązka 13PIN. Znajduje ona również zastosowanie dla bagażników rowerowych. Wiązka 13PIN posiada również światła cofania. Jest to ważna informacja gdyż Prawo o Ruchu Drogowym z dnia 1.08.2016 roku stanowi o wymogu posiadania świateł cofania w naczepach o ładowności powyżej 750kg.

Posiadając przejściówkę elektryczną możemy dokonać zmiany gniazda pojazdu z 13PIN na 7PIN, oraz z 7PIN na 13PIN. Należy pamiętać jednak, że światła cofania nie będą działać jeśli zastosujemy przejściówkę elektryczną 13PIN w aucie wyposażonym w gniazdo 7PIN!

4. Czy hak holowniczy może być używany zaraz po zamontowaniu?

Trzeba udać się do Stacji Kontroli Pojazdów, żeby wykonać badanie techniczne zaraz po montażu haka holowniczego. Od tego momentu można już użytkować pojazd z zamontowanym hakiem holowniczym. Następnie w ciągu 30 dni od zrobionego badania technicznego, w Wydziale Komunikacji należy odebrać stosowny wpis w dowodzie rejestracyjnym oraz karcie pojazdu jeśli auto ją posiada

5. Czy hak holowniczy posiada niezbędną homologację?

Każdy hak holowniczy z naszej oferty posiada homologację unijną niezbędna do uzyskania na Stacji Kontroli Pojazdów badania technicznego zezwalającego na użytkowanie auta z hakiem.

Haki posiadają tabliczkę lub naklejkę homologacyjną. Znajduje się ona na podstawie gniazda elektrycznego lub też belce haka. Dokument homologacji nie jest wymagany do badania technicznego, wystarczy jej potwierdzenie na tabliczce znamionowej.

6. Jaką wiązkę wybrać: uniwersalną czy dedykowaną do konkretnego modelu auta?

Wiązka uniwersalna: Przy montowaniu takiego zestawu elektrycznego potrzebna jest ingerencja w układ elektryczny tj. lutowanie odpowiednich przewodów oraz korzystanie z szybkozłączek. Zestaw taki można montować w różnych pojazdach, cechuje się on również stosunkowo niską ceną.

Wiązka dedykowana: zestaw taki posiada dopasowane przewody oraz konektory połączeniowe z gniazdami instalacji elektrycznej samochodu. Wiązka taka jednak często wymaga kodowania systemu pojazdu oraz kosztuje znacznie więcej od zestawu uniwersalnego.

7. W jaki sposób działa oraz jak zamontować uniwersalną wiązkę elektryczną z modułem?

Montaż jest prosty, nie powinien sprawiać trudności, zaleca się jednak aby dokonywała go osoba doświadczona w pracach tego rodzaju.

Moduł działa w taki sposób, iż przez przewód sygnałowy wykrywa on napięcie w przewodzie np. kierunkowskazu w aucie po jego włączeniu, następnie kolejnym przewodem biegnącym z modułu do gniazda elektrycznego wiązki kieruje napięcie na światło kierunkowskazu holowanej przyczepy. Moduł kopiuje działanie świateł samochodu włączając bliźniacze światła w przyczepie. Moduł musi być zasilony stałym plusem. Aby podłączyć wiązkę elektryczną, trzeba zgodnie ze schematem połączyć przewody sygnałowe z instalacji pojazdu biegnące do modułu tj. kierunkowskazy, światła STOP, światła przeciwmgłowe, światła pozycyjne i w przypadku wiązki 13PIN światła cofania. Następnie trzeba podłączyć przewody biegnące z modułu do gniazda zgodnie ze schematem. Następnie należy podłączyć moduł do zasilania (tkz „stały plus”, najlepiej do jakiegoś pewnego źródła napięcia np. akumulatora). Aby przetestować oświetlenie należy je wykonać na pełnym obciążeniu gniazda elektrycznego np. po podpięciu przyczepy. Test miernikiem czy też próbnikiem może dać błędny odczyt mimo poprawnie podłączonej instalacji.

8. Czy konieczne jest podcięcie zderzaka podczas montażu haka holowniczego?

Niektóre haki wymagają podcięcia zderzaka czy też jego ściągnięcia na czas montażu haka holowniczego. Informacje o tym czy konieczne jest podcięcie zderzaka oraz jego demontaż znajdują się w sekcji z danymi technicznymi oferty.

Jeśli podcięcie jest konieczne to znajduje się ono najczęściej w dolnej, niewidocznej części zderzaka, w miejscu fabrycznie przygotowanym do tego.

9. Czy należy demontować kulę haka holowniczego gdy nie jest on używany? Jeśli tak to w jakich przypadkach?

Demontaż kuli haka holowniczego jest konieczny tylko w przypadku gdy zasłania ona tablicę rejestracyjną lub oświetlenie samochodu. W innych przypadkach ściąganie kuli haka nie jest konieczne.

10. Czy montażu haka holowniczego można dokonać samodzielnie? Gdzie dokonać takiego montażu?

Zamontować hak holowniczy w aucie może właściwie każdy.

Możemy też udać się do dowolnego serwisu samochodowego. Nie jest jednak wymagany żaden dokument związany z usługą zamontowania haka holowniczego w pojeździe. Gdy jedziemy na badanie techniczne, jedynym warunkiem aby je spełnić jest poprawnie zamontowany hak wraz z zestawem elektrycznym.

11. Chcę zamontować hak holowniczy? Czy w zestawie z hakiem znajduje się instrukcja montażowa?

Tak, jest ona dołączana do każdego zestawu holowniczego jak i wiązek elektrycznych. Zestaw zawiera również wszystkie niezbędne elementy montażowe tj, śróbki, tuleje, podkładki.

Przed montażem należy się jednak dokładnie zapoznać z instukcją.

12. Chcę zamontować bagażnik rowerowy w aucie. Jaki hak holowniczy wybrać?

Każdy hak holowniczy z homologacją nadaje się do montażu bagażnika rowerowego.

13. Mam w samochodzie czujniki cofania. Czy przy cofaniu będą „pikać”?

Gdy holujemy przyczepę, po włączeniu wstecznego biegu auto wyposażone w czujniki cofania będzie wykrywać za nami przeszkodę. Sygnalizację można wyłączyć przyciskiem lub zachowując należytą ostrożność po prostu zignorować sygnał dźwiękowy. Można również wyposażyć auto w specjalną uniwersalną wiązkę z modułem posiadającą funkcje wyłączania czujników cofania. Zestawy takie są jednak bardzo skomplikowane i raczej nie należy ich montować samodzielnie.

Wiele nowoczesnych aut nie ma jednak możliwości poprawnego odłączania czujników cofania poprzez moduł uniwersalnego zastosowania. System kontroli pojazdu zgłasza błędy po ingerencji w układ wspomagający parkowanie. Zdarzają się rzadkie przypadki czytania obecności kuli haka holowniczego przez czujniki cofania jako przeszkodę. W takim wypadku najlepiej wyposażyć pojazd w hak holowniczy z kulą wypinaną automatycznie.
