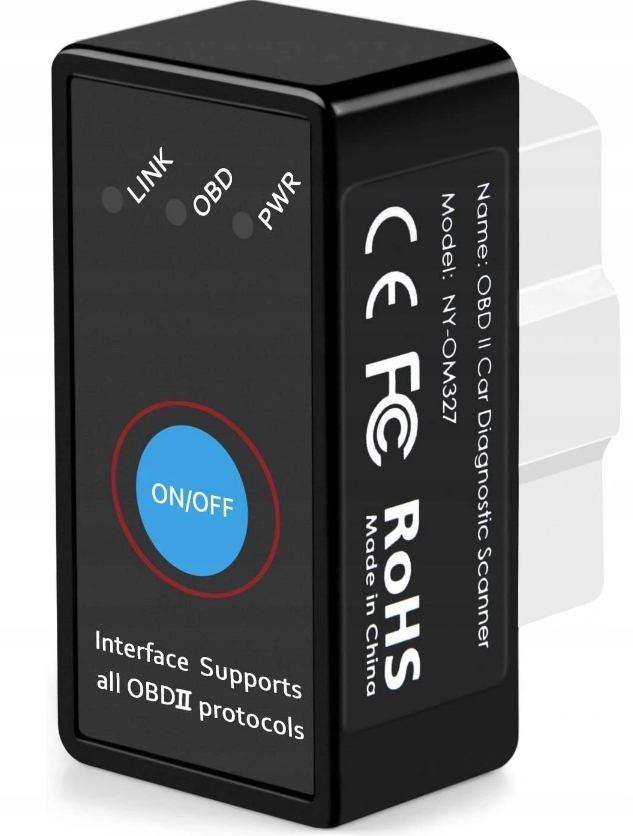

Interfejs OBDII Android/iOS Bluetooth 4.0

Interfejs diagnostyczny OBD II stosowany w znacznej większości aut europejskich, amerykańskich oraz japońskich. Moduł Bluetooth 4.0 umożliwiający bezprzewodowe podłączenie i przeprowadzenie diagnozy przy użyciu Smartphone'a, iPhone, laptopa, tabletu

Dlaczego ten interfejs ?

• Współpraca z Android lub iOS (Smartphone, iPhone )
• Metoda komunikacji Bluetooth 4.0
• Mikro chip PIC18F25K80
• Włącznik ON/OF
• Diody LINK/OBD/PWR ( zasilanie, połączenie, transmisja danych)
• Najmniejszy rozmiar obudowy

Charakterystyka produktu :

• Najpopularniejsze złącze OBD II 16 pinów
• Moduł Bluetooth 4.0 zapewnia stabilną pracę
• Kompatybilny z systemami Android / iOS
• Interfejs zasilany bezpośrednio z gniazda OBD II – nie wymaga zasilania zewnętrznego
• Instrukcja obsługi w języku polskim
• Włącznik ON/OF
• Najmniejszy rozmiar 4,8x2,5x2.2 cm zmieści się pod każdą klapką

Wymagania sprzętowe :

• Smartphone, iPhone, tablet, laptop bądź inne urządzenie posiadające moduł bluetooth oraz systemem operacyjnym Android, iOS oraz Windows, Windows Mobile, Symbian

Ważna informacja !!

• Połączenie z interfejsem w systemie iOS nawiązuje się z poziomu aplikacji a nie telefonu ( jest to dokładnie odwrotnie jak na systemie Android) gdzie połączenie nawiązuje się w ustawieniach telefonu

Współpraca z programami:

1. Piston
2. Torque
3. Car Scanner

Oraz z innymi darmowymi aplikacjami ze sklepu Google Play, App Store

Przykładowe funkcje interfejsu:

• Odczyt kodów błędów zarejestrowanych, które spowodowały zapalenie kontrolki MIL
• Pomiar mocy silnika (KM)
• Kasowanie kontrolki CHECK ENGINE
• Odczyt i kasowanie błędów OBD II - wszystkie protokoły
• Odczyt i kasowanie błędów oczekujących (kiedy kontrolka jeszcze się nie zapaliła)
• Pomiar parametrów takich jak przyspieszenie od 0 do 100 km/h
• Odczyt błędów ogólnych i charakterystycznych dla konkretnego producenta
• Sprawdzanie znaczenia kodów błędów
• Monitorowanie parametrów pracy silnika w czasie rzeczywistym (Live Data)
• Odczyt parametrów na bieżąco (Online)
• Podgląd zamrożonych ramek (Freeze Frames)

Obsługiwane protokoły :

• 1. SAE J1850 PWM (41.6Kbaud)
• 2. SAE J1850 VPW (10.4Kbaud)
• 3. ISO9141-2 (5 bajtów inicjujących, 10.4Kbaud)
• 4. ISO14230-4 KWP (5 bitów, 10,4 Kbaud)
• 5. ISO14230-4 KWP (szybki init, 10.4 Kbaud)
• 6. ISO15765-4 CAN (11-bitowy identyfikator, 500 Kbaud)
• 7. ISO15765-4 CAN (29-bitowy identyfikator, 500 Kbaud)
• 8. ISO15765-4 CAN (11-bitowy identyfikator, 250 Kbaud)
• 9. ISO15765-4 CAN (29-bitowy identyfikator, 250 Kbaud)
• A.SAE J1939 CAN (29-bitowy identyfikator, 250 * Kbaud)
• B.USER1 CAN (11 * bit ID, 125 * Kbaud)
• C.USER2 CAN (11 * bit ID, 50 * kbaud)

SPIS OBSŁUGIWANYCH MODELI SAMOCHODÓW:

Europejskie samochody osobowe, terenowe i dostawcze od 2001roku:

• Alfa Romeo: 147, 156, 159, 166, GT, GTV, Brera, Crosswagon, Spider, Sportwagon
• Audi: A2, A3, S3, A4, S4, A6, S6, A8, S8, Allroad, Cabriolet, Coupe, Q7, Quattro, RS2, RS4, RS6, TT, V8
• BMW: seria 1 - 116, 118, 120, 130, seria 3 - 316, 318, 320, 323, 325, 328, 330, 335, seria 5 - 518, 520, 523, 524, 525, 528, 530, 535, 540, 545, 550, seria 6 - 630, 635, 645, 650, seria 7 - 725, 728, 730, 732, 735, 740, 745, 750, 760, seria 8 - 840, 850, MPower - M3, M5, M6, Z4 M , X-seria - X3, X5, Z-seria - Z3, Z4, Z8
• Citroen: Berlingo, C1, C2, C3, C4, C5, C6, C8, CX, Evasion, Jumpy, Saxo, Xantia, Xsara, Xsara Picasso
• Dacia: Logan, Pick up
• Fiat: Albea, Barchetta, Brava, Bravo, Coupe, Croma, Dino, Doblo, Ducato, Grande Punto, Idea, Marea, Marengo, Multipla, Palio Weekend, Palio, Panda, Punto, Scudo, Sedici, Siena, Stilo, Ulysse
• Ford: Aerostar, Bronco, Cougar, Courier, Crown, Ecoline, Escape, Escort, Excursion, Expedition, Explorer, Express, F150, F250, F350, Fairlane, Falcon, Fiesta, Focus, Focus C-Max, Fusion, GT, Galaxy ,Granada, Ka, Maverick, StreetKa, Ka, Maverick, Mondeo, Mustang, Probe, Puma, Ranger, S-max, Thunderbird, Tourneo, Taurus, Transit
• Jaguar: Daimler, E-type, S-type, X-type, XJR, XJS, XJ, XJ6, XJ8, XJ12, XJ40, XJR, XJS, XJSC, XK, XKR
• Lancia: Gamma, Kappa, Lybra, Musa, Phedra, Thema, Thesis, Ypsilon, Zeta
• Land Rover: Defender, Discovery, Freelander, Range Rover, Range Rover Sport
• Mercedes-Benz: A-klasa, B-klasa, C-klasa, CE-klasa, CL-klasa, CLK-klasa, CLS-klasa, E-klasa, G-klasa, GL-klasa, ML-klasa, R-Klasa, S-klasa, SL-klasa, SLK-klasa, SLR, Sprinter, V-klasa V200, V220, V230, V280, Vaneo, Vario, Viano, Vito
• Mini: Cooper, Cooper S, ONE
• Opel: Agila, Antara, Arena, Astra, Calibra, Campo, Cavalier, Combo, Corsa, Frontera, GT, Merita, Monterey, Movano, Nova, Omega, Signum, Sintra, Speedster, Tigra, Vivaro, Vectra, Zafira
• Peugeot: 106, 107, 206, 207, 306, 307, 406, 407, 605, 607, 806, 807, 1007, Boxer, Expert, J5, Partner
• Porsche: 911, Boxster, Carrera GT, Cayenne, Cayman
• Renault: (Tylko nowe modele po 2002 roku) Avantime, Clio, Coupe, Espace, Express, Fuego, Grand Espace, Grand Scenic, Kangoo, Laguna, Mascott, Master, Megane, Modus, Safrane, Scenic, Spider, Trafic, Twingo, Vel Satis
• Rover: 75, 600, 618, 620, 623, 800, 820, 825, 827
• Saab: 9-3, 9-5, 9-7X
• Seat: Alhambra, Altea, Arosa, Cordoba, Ibiza, Inca, Leon, Terra, Toledo
• Skoda: Fabia, Felicia, Octavia, Roomster, Superb
• Smart: Crossblade, ForFour, ForTwo, Roadster
• Volvo: 850, C70, Polar, S40, S60, S70, S80, S90, V40, V50, V70, V90, XC 70, XC 90
• Volkswagen: Bora, Buggy, Caddy, Corrado, Eos, Fox, Golf, Iltis, Jetta, Karmann Ghia, Kafer, LT, Lupo, New Beetle, Passat, Phaeton, Polo, Sharan, T3, T4, T5, Caravelle, Multivan, Shuttle, Taro, Touareg, Touran, Vento

Amerykańskie samochody osobowe, terenowe i dostawcze od 1996 roku:

• Buick: Century, Elektra, Le Sabie, Park Avenue, Regal, Riviera, Roadmaster, Skylark
• Cadillac: Allante, BLS, CTS, Deville, Eldorado, Escalade, Fleetwood, SRX, STS, Seville, XLR
• Chevrolet: 2500, Alero, Astro, Avalanche, Aveo, Beretta, Blazer, C1500, Camaro, Caprice, Captiva, Cavalier, Chevelle, Chevy Van, Citation, Colorado, Corsica, El Camino, Epica, Evanda, G, Impala, K30, K1500, Kalos, Lacetti, Lumina, Malibu, Matiz, Nubira, Rezzo, S-10, SSR, Silverado, Suburban, Tahoe, Trailblazer, Trans Sport, Venture
• Chrysler: 300M, 300C, Crosssfire, Daytona, ES, GS, GTS, Grand Voyager, Le Baron, Neon, New Yorker, PT Cruiser, Pacifica, Saratoga, Sebring, Stratus, Valiant, Viper, Vision, Voyager
• Corvette: C3, C4, C5, C6
• Dodge: Caliber, Charger, Dakota, Durango, Grand Caravan, Hornet, Magnum, Neon, RAM, Stealth, Viper
• GMC: Envoy, Safari, Savana, Sierra, Sonoma, Syclone, Typhoon, Vandura, Yukon
• Hummer: H1, H2, H3
• Jeep: Cherokee, CJ, Comanche, Commander, Grand Cherokee, Renegade, Wagoneer, Liberty, Wrangler
• Lincoln: Aviator, Continental, LS, Mark VIII, Navigator, Town Car
• Oldsmobile: Bravada, Custom Cruiser, Cutlass, Delta 88, Silhouette, Supreme, Toronado
• Pontiac: 6000, Bonneville, Fiero, Firebird, G6, GTO,Grand-Am, Grand-Prix, Montana, Solstice, Sunbird, Sunfire, Targa, TransAm, Trans Sport, Vibe

Japońskie i azjatyckie samochody osobowe, terenowe i dostawcze od 1996 roku:

• Acura: MDX, NSX, RL, RSX, TL, TSX
• Daewoo: Espero, Evanda, Kalos, Komando, Lacetti, Lanos, Leganza, Matiz, Musso, Nexia, Nubira, Tacuma, Tico
• Daihatsu: Applause, Charade, Charmant, Copen, Cuore, Feroza / Sportrak, Freeclimber, Gran Move, Hijet, Move, Rocky / Fourtrak, Sirion, Terios, YRV
• Honda: Accord, Aerodeck, City, Civic, Concerto, CR-V, CRX, Element, FR-V, HR-V, Integra, Jazz, Legend, NSX, Odyssey, Prelude, S2000
• Hyundai: Accent, Atos, Atos Prime, Coupe, Elantra, Galloper, Getz, Matrix, Pony, Excel, S-Coupe, Santa Fe, Santamo, Sonata, Terracan, Trajet, Tucson, XG 30, XG 350
• Infiniti: FX, G35, Q45, QX56
• Isuzu: Campo, Gemini, Midi, Pick up, Troper
• Kia: Besta, Carens, Carnival, Cerato, Clarus, Opirus, Picanto, Shuma, Sorento, Sportage
• Lexus: GS300, GS430, GS450, GS470, IS200, IS220, IS250, IS300, LS400, LS430, LS460, LX470, RX300, RX330, RX400, SC400, SC430
• Mazda: 2, 3, 5, 6, 121, 323, 323F, 626, 929, MPV, MX-3, MX-5, MX-6, Millenia, RX-6, RX-7, RX-8, Xedos
• Mitsubishi: 3000GT, Carisma, Colt, Eclipse, Galant, Galloper, L200, L300, L400, Lancer, Pajero, Pajero Pini, Space Runner, Space Star, Space Wagon, Starion
• Nissan: 200SX, 240SX, 280SX, 300SX, 350Z, Almera, AlmeraTino, Laurel, Maxima, Micra, Murano, Navara, Note, Pathfinder, Patrol, Primera, Terrano, Urvan, Vanette, X-Trial
• SsangYong: Family, Korando, Kyron, Musso, Rexton, Rodius
• Subaru: Forester, Impreza, Justy, Legacy, Libero, OUTBACK, SVX
• Suzuki: Alto, Baleno, Cappuccino, Carry, Grand Vitara, Ignis, Jimny, LJ, Liana, SJ, SX4, Super-Carry, Swift, Vitara, Wagon R+, X-90
• Toyota: 4-Runner, Avalon, Avensis, Aygo, Camry, Carina, Celica, Corolla, Cressida, Crown, Dyna, FJ, Hiace, Hilux, Land Cruiser, Lite-Ace, MR 2, Paseo, Picnic, Previa, Prius, RAV 4, Sequoia, Sienna, Starlet, Supra, Tacoma, Tercel, Tundra, Yaris

Zakaz kopiowania zdjęć i opisów które stanowią naszą własność.

Odczyt informacji DPF dla samochodów:

• OPEL za pomocą aplikacji OPL Monitor- Android: obsługiwane silniki:2.0 CDTI, A20DT, A20DTC A20DTE, A20DTJ, A20DTH, A20DTL, A20DTR, B20DTH, B16DTH
• z grupy VW, za pomocą aplikacji VAG DPF - Android; obsługiwane silniki: DETA, CRBC, CFHD,CUNA, CFFB, CFWA(*), CLHA, CXXB, CAYC ,CAHA, CXHA, DTTC, CDUC, CFGB(*), CFGC, CJCA, CRMB, CUPA, CUSA, CXFA, CAYB, CAYD, CRLB, CUTA, CFHC, CAGA(*), CSHA, CJCD, DFSB, CLAB, DFLA, DCXA, CFCA, CGLC, CFJB, CFHA, CRUA, DDYA, DFFA, CRKB, DCYA, DFCA, CUUB, CGLB, CUAA, CUSB, CAPA(*), DFGA, DFSF, DFHA, CNHA, DGTA, DGTE(*), CCWA, DGDA, DLUB, CJCB, DGTD, CDUD, CSUD, DEUA, DAUA, DJGA, CXXA, DFEA, DBGC, CAYA, CRTD, DGDB, CUUA, DAVA, CKFC, CRCA, CGQB(*)(*) = częściowe wsparcie lub w zależności od wersji oprogramowania
• FORD za pomocą aplikacji Fdpf - DPF Monitor for FORD - Android: obsługiwane silniki: 1.6 Duratorq 2011-> (bez ECONETIC), 2.0 Duratorq 2011, 2.2 Duratorq 2011, 3.2 Duratorq 2011, 1.5 EcoBlue, 2.0 EcoBlue
• Citroen/Peugeot za pomocą aplikacji FAPlite Citroen/Peugeot OBD2 - Android: obsługiwane silniki: EDC15C2, EDC17C10, EDC17C10_BR2, DCM3.5, DCM3.5_BR2, HDI_SID803, EDC16CP39, DCM3.4, HDI_SID807_BR2, MED17.4.2, MM6LPB, MEV17.4_EURO4, DCM3.4P, HDI_SID807, MEV17.4_EURO5, MEV17.4.2, ME745, MED17_4_EURO5, SID201, DCM35_HY, J34P, MM6LP, ME749, MM6KP, EDC17CP42, EDC17CP11, MED17_4_EURO4, V46, DCM6.2, ME747, DCN2, V34.1, V46.21, EDC17C60, MED17.4.4, S2000PM2, MEVD17.4.4, VD46, V34.4, S2000P, SID801, ME7.4.4, ME749_EC5, M7.4.4, V46_6, V46_52, V34.3, DCM71v5, MD1CS003
• BMW (E60, E83**, E81, E87, F10, F30, F25) za pomocą aplikacji bimmer-tool - Android: obsługiwane silniki: M47N/M57N (DDE5)
• Fiat, Alfa Romeo za pomocą aplikacji DPF Monitor - Fiat, Alfa Romeo - Android: obsługiwane silniki: Alfa Romeo: 159/Brera/Spider 1.9 2.4 2.0, Giulietta 1.6 2.0, Giulia 2.2, Stelvio 2.2, MiTo 1.3 1.6 / Fiat: 500 1.3 1.6, 500L, 500X 1.3 1.6 2.0, Panda 1.3 1.9, Bravo 1.6 1.9 2.0, Croma 1.9 2.4, Doblo 1.3 1.6 1.9 2.0, Ducato 2.0, 2.2, 2.3, 3.0, Idea 1.6, Linea 1.3 1.6, Sedici 1.9 2.0, Stilo 1.9, Ducato 2.3, Egea 1.6, Fiorino 1.3, Punto 1.3 1.9, Punto Evo 1.3, 1.6, Grande Punto 1.3 1.6 1.9, Idea 1.3 1.6 1.9, Qubo 1.3, Strada 1.3, Tipo 1.3 1.6, 2.0, Toro 2.0, Freemont 2.0 / Lancia: Delta 1.6 1.9 2.0, Musa 1.3 1.6 1.9, Thesis 2.4, Delta 2014 1.6 2.0, Ypsilon 1.3 / Dodge: Journey 2.0, Dodge Neon 1.3 1.6 / Jeep: Cherokee 2.0, Compass 1.6, 2.0, Renegade 1.6, 2.0 / Suzuki: SX4 1.9 2.0 DDiS
