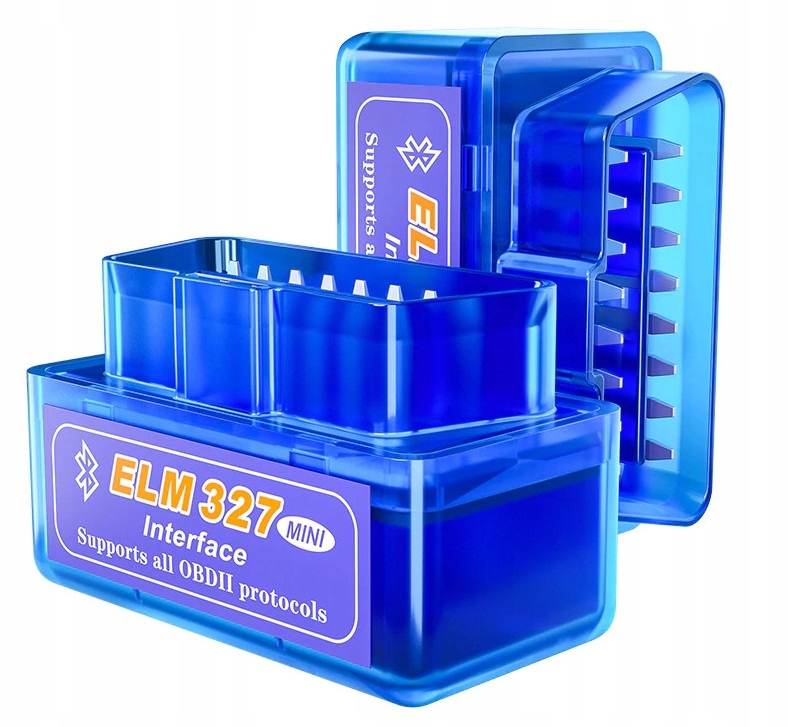

Interfejs ELM327 MINI OBD2 Bluetooth 2.0 PIC18F25K80

Oryginalny, nowy, elegancko zapakowany interfejs diagnostyczny ELM327 stosowany w znacznej większości aut europejskich, amerykańskich oraz japońskich. Wyposażony został w moduł bluetooth 2.0 umożliwiający bezprzewodowe podłączenie i przeprowadzenie diagnozy przy użyciu smartphone'a, laptopa, bądź tabletu

Zestaw zawiera:

• Interfejs z układem PIC18F25K80
• Instrukcja w języku polskim
• Eleganckie tekturowe opakowanie

Czy ten interfejs będzie działał z moim samochodem?

Interfejs ELM327 jest urządzeniem uniwersalnym wyposażony i współpracuje niemal ze wszystkimi modelami pojazdów posiadających standardowe złącze OBDII.

Orientacyjne daty wprowadzania systemu OBDII na świecie:

• USA i Azja samochody z silniki benzynowe oraz diesla od 1996 roku
• Europa i pozostałe samochody z silnikiem benzynowym od 2001 roku, oraz od 2003 roku samochody z silnikiem diesla.

Jak połączyć się z interfejsem?

• Należy zainstalować dowolną aplikację do obsługi interfejsu ze sklepu Google Play po czym podłączyć interfejs do gniazda OBDII. Włączamy Bluetooth w telefonie, ustawiamy widoczność oraz wyszukujemy na liście urządzenie OBDII .Łączymy się z nim wpisując standardowy kod 1234. Dopiero po tym kroku włączamy aplikację i łączymy się z interfejsem. Analogicznie postępujemy w przypadku łączności poprzez sieć WiFi.

Wymagania sprzętowe :

• Smartphone, tablet, laptop bądź inne urządzenie posiadające moduł bluetooth oraz systemem operacyjnym Android, Windows, Windows Mobile

Przykładowe funkcje interfejsu:

• Odczyt kodów błędów zarejestrowanych, które spowodowały zapalenie kontrolki MIL
• Pomiar mocy silnika (KM)
• Kasowanie kontrolki CHECK ENGINE
• Odczyt i kasowanie błędów OBD II - wszystkie protokoły
• Odczyt i kasowanie błędów oczekujących (kiedy kontrolka jeszcze się nie zapaliła)
• Pomiar parametrów takich jak przyspieszenie od 0 do 100 km/h
• Odczyt błędów ogólnych i charakterystycznych dla konkretnego producenta
• Sprawdzanie znaczenia kodów błędów
• Monitorowanie parametrów pracy silnika w czasie rzeczywistym (Live Data)
• Odczyt parametrów na bieżąco (Online)
• Podgląd zamrożonych ramek (Freeze Frames)
• Wypalanie DPF - dla OPEL aplikacja OPL DPF
• Wypalanie DPF - dla grupy VW aplikacja VAG DPF

Obsługiwane protokoły :

• 1. SAE J1850 PWM (41,6 kbaud)
• 2. SAE J1850 VPW (10,4 kbaud)
• 3. ISO9141-2 (5 bodów init, 10,4 kbaud)
• 4. ISO14230-4 KWP (5 bodów init, 10,4 kbaud)
• 5. ISO14230-4 KWP (szybka inicjalizacja, 10,4 Kbaud)
• 6. ISO15765-4 CAN (11bit ID, 500 Kbaud)
• 7. ISO15765-4 CAN (29bit ID, 500 Kbaud)
• 8. ISO15765-4 CAN (11bit ID, 250 Kbaud)
• 9. ISO15765 -4 CAN (29bit ID, 250 Kbaud)

SPIS OBSŁUGIWANYCH MODELI SAMOCHODÓW:

Europejskie samochody osobowe, terenowe i dostawcze od 1996 roku ( standard obowiązuje od 2001) silniki benzynowe

oraz od 2003 roku silniki diesla:

• Alfa Romeo: 147, 156, 159, 166, GT, GTV, Brera, Crosswagon, Spider, Sportwagon
• Audi: A2, A3, S3, A4, S4, A6, S6, A8, S8, Allroad, Cabriolet, Coupe, Q7, Quattro, RS2, RS4, RS6, TT, V8
• BMW: seria 1 - 116, 118, 120, 130, seria 3 - 316, 318, 320, 323, 325, 328, 330, 335, seria 5 - 518, 520, 523, 524, 525, 528, 530, 535, 540, 545, 550, seria 6 - 630, 635, 645, 650, seria 7 - 725, 728, 730, 732, 735, 740, 745, 750, 760, seria 8 - 840, 850, MPower - M3, M5, M6, Z4 M , X-seria - X3, X5, Z-seria - Z3, Z4, Z8
• Citroen: Berlingo, C1, C2, C3, C4, C5, C6, C8, CX, Evasion, Jumpy, Saxo, Xantia, Xsara, Xsara Picasso
• Dacia: Logan, Pick up
• Fiat: Albea, Barchetta, Brava, Bravo, Coupe, Croma, Dino, Doblo, Ducato, Grande Punto, Idea, Marea, Marengo, Multipla, Palio Weekend, Palio, Panda, Punto, Scudo, Sedici, Siena, Stilo, Ulysse
• Ford: Aerostar, Bronco, Cougar, Courier, Crown, Ecoline, Escape, Escort, Excursion, Expedition, Explorer, Express, F150, F250, F350, Fairlane, Falcon, Fiesta, Focus, Focus C-Max, Fusion, GT, Galaxy ,Granada, Ka, Maverick, StreetKa, Ka, Maverick, Mondeo, Mustang, Probe, Puma, Ranger, S-max, Thunderbird, Tourneo, Taurus, Transit
• Jaguar: Daimler, E-type, S-type, X-type, XJR, XJS, XJ, XJ6, XJ8, XJ12, XJ40, XJR, XJS, XJSC, XK, XKR
• Lancia: Gamma, Kappa, Lybra, Musa, Phedra, Thema, Thesis, Ypsilon, Zeta
• Land Rover: Defender, Discovery, Freelander, Range Rover, Range Rover Sport
• Mercedes-Benz: A-klasa, B-klasa, C-klasa, CE-klasa, CL-klasa, CLK-klasa, CLS-klasa, E-klasa, G-klasa, GL-klasa, ML-klasa, R-Klasa, S-klasa, SL-klasa, SLK-klasa, SLR, Sprinter, V-klasa V200, V220, V230, V280, Vaneo, Vario, Viano, Vito
• Mini: Cooper, Cooper S, ONE
• Opel: Agila, Antara, Arena, Astra, Calibra, Campo, Cavalier, Combo, Corsa, Frontera, GT, Merita, Monterey, Movano, Nova, Omega, Signum, Sintra, Speedster, Tigra, Vivaro, Vectra, Zafira, Insignia
• Peugeot: 106, 107, 206, 207, 306, 307, 406, 407, 605, 607, 806, 807, 1007, Boxer, Expert, J5, Partner
• Porsche: 911, Boxster, Carrera GT, Cayenne, Cayman
• Renault: (Tylko nowe modele po 2002 roku) Avantime, Clio, Coupe, Espace, Express, Fuego, Grand Espace, Grand Scenic, Kangoo, Laguna, Mascott, Master, Megane, Modus, Safrane, Scenic, Spider, Trafic, Twingo, Vel Satis
• Rover: 75, 600, 618, 620, 623, 800, 820, 825, 827
• Saab: 9-3, 9-5, 9-7X
• Seat: Alhambra, Altea, Arosa, Cordoba, Ibiza, Inca, Leon, Terra, Toledo
• Skoda: Fabia, Felicia, Octavia, Roomster, Superb
• Smart: Crossblade, ForFour, ForTwo, Roadster
• Volvo: 850, C70, Polar, S40, S60, S70, S80, S90, V40, V50, V70, V90, XC 70, XC 90
• Volkswagen: Bora, Buggy, Caddy, Corrado, Eos, Fox, Golf, Iltis, Jetta, Karmann Ghia, Kafer, LT, Lupo, New Beetle, Passat, Phaeton, Polo, Sharan, T3, T4, T5, Caravelle, Multivan, Shuttle, Taro, Touareg, Touran, Vento

Amerykańskie samochody osobowe, terenowe i dostawcze od 1996 roku silniki benzynowe oraz diesla:

• Buick: Century, Elektra, Le Sabie, Park Avenue, Regal, Riviera, Roadmaster, Skylark
• Cadillac: Allante, BLS, CTS, Deville, Eldorado, Escalade, Fleetwood, SRX, STS, Seville, XLR
• Chevrolet: 2500, Alero, Astro, Avalanche, Aveo, Beretta, Blazer, C1500, Camaro, Caprice, Captiva, Cavalier, Chevelle, Chevy Van, Citation, Colorado, Corsica, El Camino, Epica, Evanda, G, Impala, K30, K1500, Kalos, Lacetti, Lumina, Malibu, Matiz, Nubira, Rezzo, S-10, SSR, Silverado, Suburban, Tahoe, Trailblazer, Trans Sport, Venture
• Chrysler: 300M, 300C, Crosssfire, Daytona, ES, GS, GTS, Grand Voyager, Le Baron, Neon, New Yorker, PT Cruiser, Pacifica, Saratoga, Sebring, Stratus, Valiant, Viper, Vision, Voyager
• Corvette: C3, C4, C5, C6
• Dodge: Caliber, Charger, Dakota, Durango, Grand Caravan, Hornet, Magnum, Neon, RAM, Stealth, Viper
• GMC: Envoy, Safari, Savana, Sierra, Sonoma, Syclone, Typhoon, Vandura, Yukon
• Hummer: H1, H2, H3
• Jeep: Cherokee, CJ, Comanche, Commander, Grand Cherokee, Renegade, Wagoneer, Liberty, Wrangler
• Lincoln: Aviator, Continental, LS, Mark VIII, Navigator, Town Car
• Oldsmobile: Bravada, Custom Cruiser, Cutlass, Delta 88, Silhouette, Supreme, Toronado
• Pontiac: 6000, Bonneville, Fiero, Firebird, G6, GTO,Grand-Am, Grand-Prix, Montana, Solstice, Sunbird, Sunfire, Targa, TransAm, Trans Sport, Vibe

Japońskie i azjatyckie samochody osobowe, terenowe i dostawcze od 1996 roku silniki benzynowe oraz diesla:

• Acura: MDX, NSX, RL, RSX, TL, TSX
• Daewoo: Espero, Evanda, Kalos, Komando, Lacetti, Lanos, Leganza, Matiz, Musso, Nexia, Nubira, Tacuma, Tico
• Daihatsu: Applause, Charade, Charmant, Copen, Cuore, Feroza / Sportrak, Freeclimber, Gran Move, Hijet, Move, Rocky / Fourtrak, Sirion, Terios, YRV
• Honda: Accord, Aerodeck, City, Civic, Concerto, CR-V, CRX, Element, FR-V, HR-V, Integra, Jazz, Legend, NSX, Odyssey, Prelude, S2000
• Hyundai: Accent, Atos, Atos Prime, Coupe, Elantra, Galloper, Getz, Matrix, Pony, Excel, S-Coupe, Santa Fe, Santamo, Sonata, Terracan, Trajet, Tucson, XG 30, XG 350
• Infiniti: FX, G35, Q45, QX56
• Isuzu: Campo, Gemini, Midi, Pick up, Troper
• Kia: Besta, Carens, Carnival, Cerato, Clarus, Opirus, Picanto, Shuma, Sorento, Sportage
• Lexus: GS300, GS430, GS450, GS470, IS200, IS220, IS250, IS300, LS400, LS430, LS460, LX470, RX300, RX330, RX400, SC400, SC430
• Mazda: 2, 3, 5, 6, 121, 323, 323F, 626, 929, MPV, MX-3, MX-5, MX-6, Millenia, RX-6, RX-7, RX-8, Xedos
• Mitsubishi: 3000GT, Carisma, Colt, Eclipse, Galant, Galloper, L200, L300, L400, Lancer, Pajero, Pajero Pini, Space Runner, Space Star, Space Wagon, Starion
• Nissan: 200SX, 240SX, 280SX, 300SX, 350Z, Almera, AlmeraTino, Laurel, Maxima, Micra, Murano, Navara, Note, Pathfinder, Patrol, Primera, Terrano, Urvan, Vanette, X-Trial
• SsangYong: Family, Korando, Kyron, Musso, Rexton, Rodius
• Subaru: Forester, Impreza, Justy, Legacy, Libero, OUTBACK, SVX
• Suzuki: Alto, Baleno, Cappuccino, Carry, Grand Vitara, Ignis, Jimny, LJ, Liana, SJ, SX4, Super-Carry, Swift, Vitara, Wagon R+, X-90
• Toyota: 4-Runner, Avalon, Avensis, Aygo, Camry, Carina, Celica, Corolla, Cressida, Crown, Dyna, FJ, Hiace, Hilux, Land Cruiser, Lite-Ace, MR 2, Paseo, Picnic, Previa, Prius, RAV 4, Sequoia, Sienna, Starlet, Supra, Tacoma, Tercel, Tundra, Yaris
