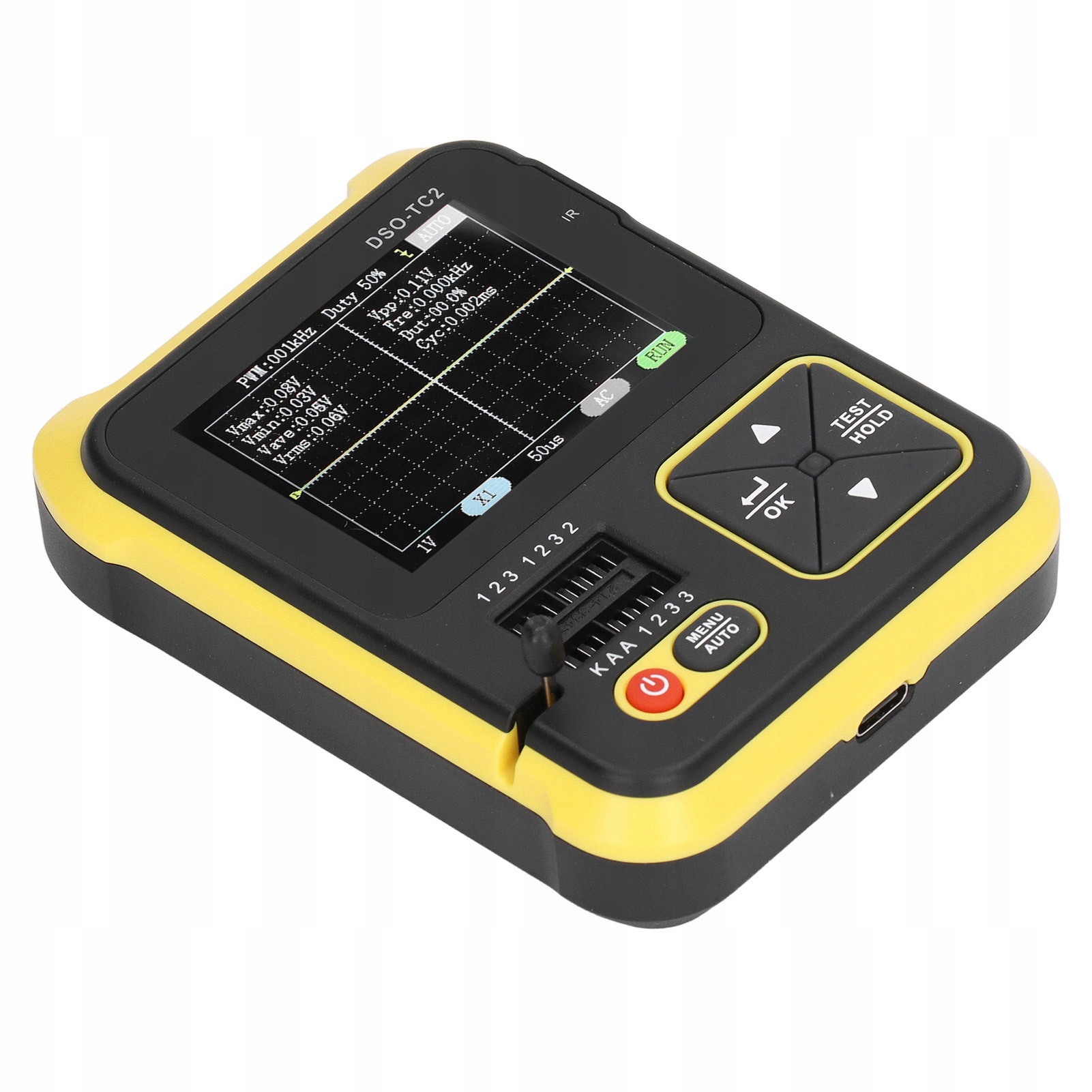

Testery diagnostické rozhranie - Testovanie tranzistorov alebo digitálny osciloskop

Funkcja:

1. Szerokie zastosowanie: ten oscyloskop cyfrowy może testować przebieg sygnału obwodu i różne typy tranzystorów oraz może identyfikować typ urządzenia, polaryzację pinów, hFE, napięcie, pojemność złącza, rezystancję, komponenty indukcyjności itp.

2. Dane techniczne: Oscyloskop ma częstotliwość próbkowania w czasie rzeczywistym 2,5 MS/s i szerokość pasma 200 kHz. Można mierzyć sygnały napięciowe do ±400V. W zestawie źródło sygnału testowego PWM 80 Khz/5.0 V z regulowanym cyklem pracy. Może być stosowany do okresowych i nieokresowych sygnałów cyfrowych z jednym strzałem, normalnym, automatycznym wyzwalaniem.

3. Ciągły czas pracy: Oscyloskop wykorzystuje wbudowaną baterię 1500 mAh, którą można w pełni naładować w ciągu 1 do 2 godzin i może pracować przez 4 godziny.

4. Wygodna obsługa: Konstrukcja typu przycisku służy do wygodniejszej obsługi i można wybrać różne tryby funkcji testowych. Regulowane światło i 2,4-calowy ekran TFT o wysokiej rozdzielczości zapewniają również wygodne czytanie.

5. Możliwość samodzielnej aktualizacji: oscyloskop obsługuje pracę online komputera, a użytkownicy mogą samodzielnie odświeżyć oficjalne oprogramowanie układowe, aby dokończyć aktualizację.

6. Przenośny: Dzięki niewielkim rozmiarom i niewielkiej wadze możesz łatwo zabrać ten oscyloskop i wyjąć go, aby pomóc w pracy.

Specyfikacja:

• Typ artykułu: ręczny oscyloskop cyfrowy
• Materiał: ABS
• Częstotliwość próbkowania w czasie rzeczywistym: 2,5 MS/S
• Pasmo analogowe: od 0 do 200 kHz
• Impedancja wejściowa: 1MΩ
• Metoda łączenia: AC lub DC
• Zakres napięcia testowego:
• Sonda 1:1: 80 Vpp (plus 40 V) Oscyloskop umieszczony na X1
• 10.1 Sonda: oscyloskop 800 Vpp (plus 400 V) umieszczony na X10
• Czułość pionowa: 10mV/Div do 10V/Div (w krokach od 1 do 2 do 5)
• Przemieszczenie pionowe: regulowane, ze wskazaniem
• Poziomy zakres podstawy czasu: 10μs/Div do 500s/Div (w krokach od 1 do 2 do 5)
• Tryby wyzwalania: automatyczny, normalny i pojedynczy
• Typ wyzwalacza: zbocze narastające, zbocze opadające
• Poziom wyzwalania: regulowany ze wskazaniem
• Zamrożenie kształtu fali: tak (funkcja HOLD)
• Pomiar automatyczny: wartość maksymalna, wartość minimalna, wartość średnia, wartość RMS, wartość międzyszczytowa, częstotliwość, okres, cykl pracy
• Wyjście PWM:
• Częstotliwość: od 0 do 80 kHz
• Cykl pracy: od 0 do 100%
• Amplituda: 5,0 V
• Dane techniczne wyświetlacza: Kolorowy ekran TFT o przekątnej 2,4 cala, podświetlenie LED
• Tryb zasilania: wbudowany akumulator litowy o pojemności 3,7 V i pojemności 1500 mAh (dostarczany z wbudowaną baterią)
• Specyfikacja ładowania: USB typu C 5V

Lista pakietów:

• 1 x Gospodarz
• 1 kabel USB
• 1 x kabel z zaciskiem krokodylkowym
• 3 x przewód haka testowego
• 2 x Instrukcja
• 1 x sonda wysokiego napięcia p6100
• 1 adapter
• 1 x długa sonda
• 2 x Akcesoria
• 8 x plastikowy pierścień
