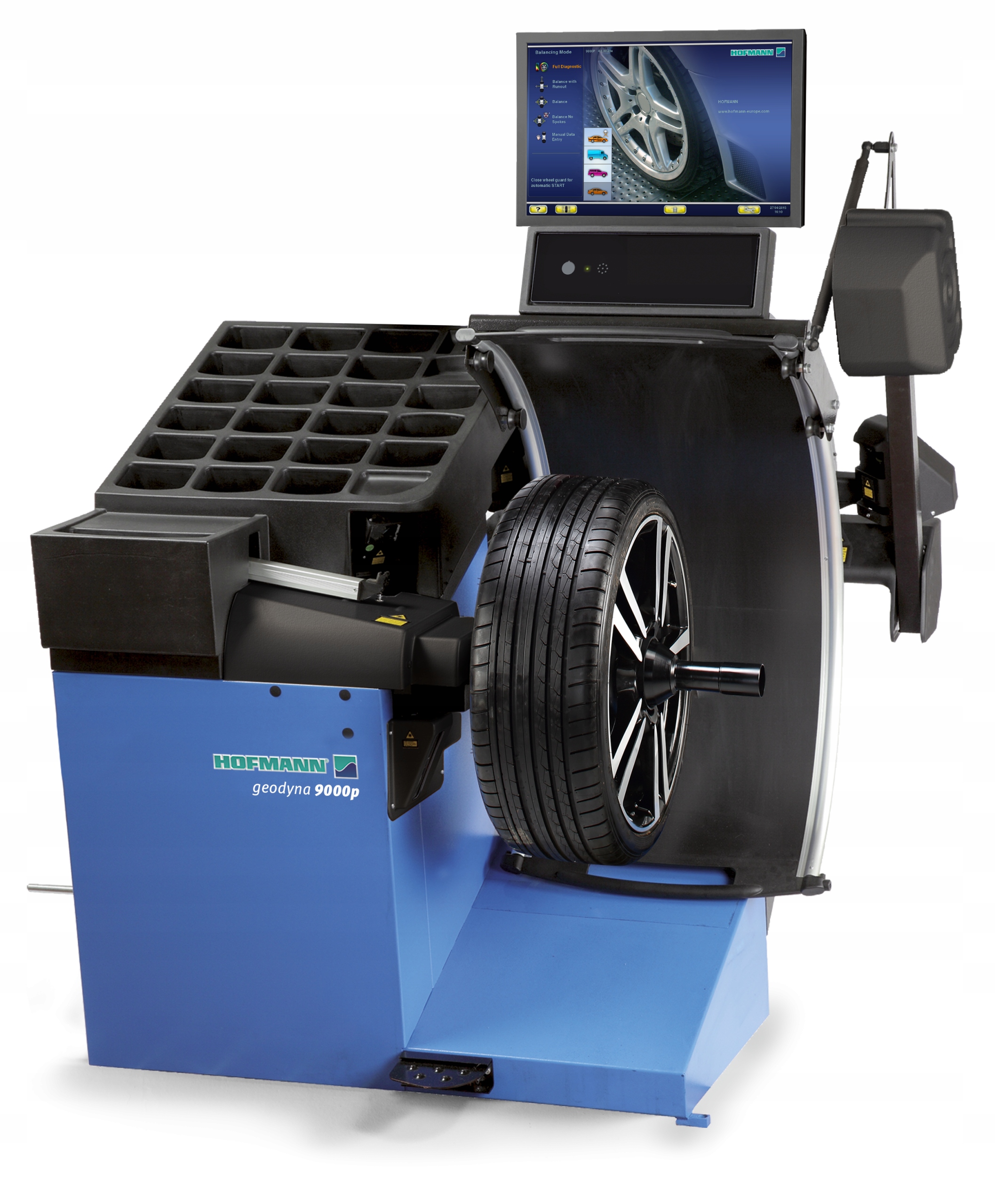

Wyważarka Hofmann Geodyna 9000P

PRODUKT EUROPEJSKI - CE !!

Wyważarka HOFMANN GEODYNA 9000P to w pełni zautomatyzowane, cyfrowe urządzenie dedykowane do obsługi kół samochodów osobowych i dostawczych. Wyważarka wyposażona jest w duży, kolorowy, dotykowy ekran LCD o przekątnej 21,5”, 5 kamer CCD skanujących felgę i oponę z różnych kierunków wspieranych przez układ wiązek laserowych w układzie 3D. Wystarczy jeden przebieg, aby wykryć ewentualne wady felgi lub opony. Cały proces odbywa się z najwyższą precyzją i dokładnością. Wszystkie defekty opon i felgi są zobrazowane w sposób graficzny, łatwy do analizy, który można wydrukować.

Główne cechy wyważarki Hofmann Geodyna 9000P:

• 21,5” kolorowy, dotykowy ekran LCD;
• Automatyczna i bezdotykowa metoda wprowadzania danych koła;
• HSP – tryb umieszczania dzielonego ciężarka za szprychami;
• VPM – wirtualny pomiar płaszczyzn korekcyjnych;
• Ramię pomiarowe typu GEODATA;
• Automatyczne ustawianie koła w pozycji wskazanej do naklejenia lub nabicia ciężarka;
• Automatyczny pomiar głębokości bieżnika;
• Sprzęgło elektromechaniczne z możliwością blokady wału głównego za jego pomocą;
• Elektromechaniczny zacisk koła;
• Układ oświetlenia wewnętrznej części felgi oraz lustro;
• Funkcja pomiaru niewyważenia i bicia obręczy koła;
• Specjalny program do minimalizacji i optymalizacji wyważenia koła;
• Specjalny program dla kół typu PAX;
• Funkcja wydruku za pomocą wbudowanej drukarki

DANE TECHNICZNE:

• Sposób wyświetlania danych: dotykowy monitor LCD 21,5"
• Sposób wprowadzania danych (średnica felgi i odległość koła): kamery CCD i laser - automatycznie
• Sposób wprowadzania danych (szerokość felgi): kamery CCD i laser - automatycznie
• Klejenie ciężarków wewnątrz felgi za pomocą ramienia GEODATA w programie EASYALU1: tak
• Klejenie ciężarków wewnątrz felgi za pomocą punktu lasera na godz. 5 w programie EASYALU2: tak
• Uchwyt szybkomocujący PowerClamp: tak
• Automatyczne rozróżnianie rodzaju felgi stalowej/aluminiowej: tak
• Hamulec elektro-magnetyczny + system AUTO-STOP zatrzymanie koła na miejscu naklejenie ciężarka: tak
• Oświetlenie i lusterko ułatwiające naklejanie ciężarków: tak
• Obudowa umożliwiająca ustawienie wyważarki pod ścianą: tak
• Ramię GEODATA wykonane z aluminium, blokowane elektro-magnetycznie: tak
• Inteligentna winda do kół: nie
• Skaner felgi - bezobsługowe wprowadzanie parametrów koła, w tym do programu ukrytego ciężarka: tak
• Szybki program diagnostyczny do pomiaru bicia promieniowego - MATCHING: tak
• Program do pełnej diagnostyki, test drogowy, OPTILINE - pozycjonowanie4 kół na pojeździe: nie
• Czas pomiaru felgi stalowej: 7/90 s
• Czas pomiaru felgi aluminowej: 30/40/90 s
• Czas pomiaru kontrolnego po wyważeniu QUICKBAL: 4,5 s
• Prędkość obrotowa wyważania: < 200 obr./min.
• Zakres obsługiwanych średnic felg: 8"-32"
• Zakres obsługiwanych szerokości felg: 1"-20"
• Średnica otworu centrującego: 43 - 116 mm
• Maksymalna średnica koła: 1050 mm
• Maksymalna waga wyważanego koła: 70 kg
• Typ napędu: elektryczny
• Typ zacisku: Power Clamp™
• Średnica wału: 40 mm
• Długość wału: 225 mm
• Dokładność wyważania: 1g
• Rozdzielczość kątowa: ± 0,35°
• Zasilanie: 230V 50/60Hz
• Wymiary szer. x gł. x wys.: 1450 x 990 x 1710 mm
• Waga urządzenia: 155 kg
• Numer katalogowy:
• EEWB771AE1 (9000P, z uchwytem szybkomocującym i laserem)

DIAGNOSTYKA TRÓJWYMIAROWA

Rodzaj, wielkość i położenie wadliwego miejsca na powierzchni opony jest identyfikowane i mierzone za pomocą bezdotykowej technologii 3D, a następnie wizualizowane na ekranie za pomocą obrazowania trójwymiarowego.

BICIE PROMIENIOWE

Dla łatwej diagnostyki drgań wyświetlane są wartości szczyt-szczyt i pierwsza harmoniczna bicia koła. Jeżeli są niezbędne, wyświetlane są również informacje o biciu i dopasowaniu obręczy.

INTERFEJS GRAFICZNY PLATINUM

Na dużym, kolorowym i dotykowym wyświetlaczu LCD o przekątnej 21,5”, dzięki nowoczesnemu, graficznemu interfejsowi PLATINUM można odczytywać w sposób szybki i intuicyjny informacje o niewyważeniu oraz położeniu koła.

DOPASOWANIE GEOMETRYCZNE

Diagnoza bicia promieniowego wykonywana jest w tym samym cyklu co w pomiar niewyważenia, co pozwala na dużą oszczędność czasu. Wysoki poziom bicia jest automatycznie wykrywany podczas diagnozy felgi, zapewniając odpowiednie dopasowanie.

SKANER FELG

Skaner felgi automatycznie wykrywa średnicę i offset felgi, a także liczbę i położenie szprych. Następnie automatycznie wybiera tryb równoważenia, rodzaje ciężarków i wielkości wag.

TECHNOLOGIA EASYWEIGHT™

Promień lasera z wysoką precyzją wskazuje miejsce, w którym należy umieścić ciężarek, niezbędny w procesie wyważania, co zwiększa dokładność i szybkość całej operacji.

DŁUGI WAŁ GŁÓWNY

Wał główny o długości 225 mm pozwala na stosowanie wymiennych kołnierzy oraz innych akcesoriów do prawie wszystkich typów felg.

TECHNOLOGIA EASYALU™

Dotknij obręczy ramieniem GEODATA™, aby wprowadzić jej wymiary i automatycznie wybierz tryb równoważenia.

ZACISK POWER CLAMP™

Opatentowany, elektromechaniczny zacisk POWER CLAMP™ dokładnie dociska koło ze stałą siłą, zmniejszając szansę przekłamań w trakcie pomiarów.

OSŁONA KOŁA

Opatentowana, ergonomiczna, teleskopowa i chowana osłona koła, nie wychodząca poza obrys maszyny.

SYSTEM QUICKBAL™

System umożliwiający 30% redukcję czasu cyklu (do mniej niż 4,5 sekundy), przy zapewnieniu tej samej wysokiej dokładności.

TECHNOLOGIA VPM

Technologia pomiarowa VPM (wirtualny pomiar płaszczyzn korekcyjnych), zapewnia wysoką precyzję i powtarzalność uzyskiwanych wyników.

TRYB DZIELONYCH CIĘŻARKÓW

Tryb pozwalający na ukrywanie klejonych ciężarków za dwoma sąsiednimi szprychami, w taki sposób, aby, nie można było ich zobaczyć z zewnątrz felgi.
