Moduł Haka Holowniczego z Gniazdem 13 PIN + Wiązka + Osprzęt

Instrukcję montażu zamieszczamy pod aukcją w plikach do pobrania

Kiedy należy zamontować moduł z wiązką haka 13 pin? Jeżeli pojazd posiada jedną z poniższych funkcji:

• komputer pokładowy CAN-BUS
• żarówki jednowłóknowe PWM i żarówkami dwówłóknowymi
• oświetlenie pojazdu LED
• system sprawdzania spalonej żarówki Check-Control

Jak działa uniwersalny moduł haka?

Urządzenie przeznaczone jest do montażu w samochodach osobowych i dostawczych z instalacją 12V i biegunem masy na karoserii. Wiązka elektryczna współpracuje z 13 pinową wtyczką przyczepy. Uniwersalny moduł haka steruje bezpośrednio oświetleniem przyczepy bez udziału tylnych lamp pojazdu tak aby sterownik CAN samochodu nie widział dodatkowego obciążenia i tym samym nie wyrzucał błędów na desce rozdzielczej. Moduł również współpracuje z żarówkami jednowłóknowymi sterowanymi zmiennym współczynnikiem wypełnienia impulsu PWM. Zastosowanie modułu ECS nie stanowi dodatkowych obciążeń dla instalacji samochodu, gdyż każde wejście modułu charakteryzuje się bardzo małym poborem prądu. Moduł pełni funkcję dodatkowego zabezpieczenia przed ewentualnymi zwarciami od strony instalacji elektrycznej przyczepy.

FUNKCJE MODUŁU

• automatycznie wykrywa podłączenie przyczepy
• współpraca z komputerem CAN BUS
• obsługuje światła cofania
• obsługuje światła LED pojazdu
• współpracuje z oświetleniem LED przyczepy
• obsługuje światła z żarówkami jednowłóknowymi
• wyłącza światła przeciwmgielne w pojeździe
• steruje oświetleniem przyczepy
• nie wymaga programowania
• odciąża instalacje elektryczną samochodu

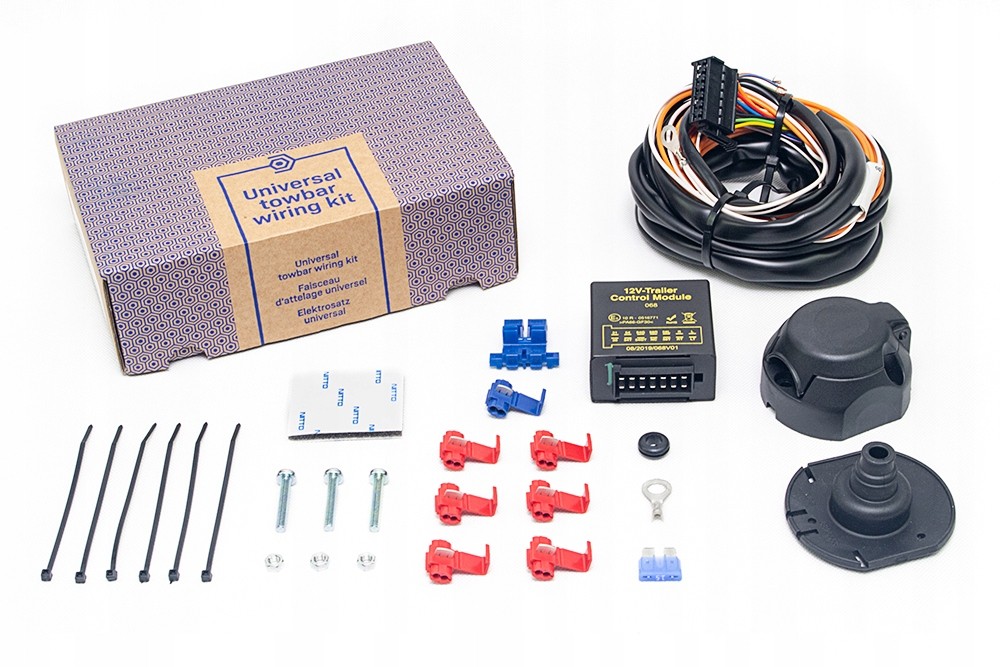

KOMPLETNY ZESTAW SKŁADA SIĘ Z:

• modułu haka holowniczego
• wiązki przewodów sygnałowych
• szybkozłączek do połączenia przewodów sygnałowych
• wiązki elektryczna haka
• opasek zaciskowych
• gniazda 13 biegunowe z uszczelką
• nierdzewnych śrub montażowych gniazda
• uszczelki gniazda elektrycznego

KIEDY NALEŻY ZASTOSOWAĆ WIĄZKĘ 13 PIN?

• przy holowaniu przyczepek towarowych powyżej DMC 750 kg
• przy holowaniu kempingu
• przy transporcie platform rowerowych

DANE TECHNICZNE:

• Producent: ECS
• Miejsce produkcji: Holandia
• Numer katalogowy: UN260DQ-13
• Gniazdo: 13 biegunowe
• Obsługuje wtyczkę przyczepy: 13 PIN
• Homologacja ECE: Tak
• Kodowanie po montażu: Nie
• Długość przewodów - PRAWA STRONA: 2.2 m
• Długość przewodów - LEWA STRONA: 1 m
• Długość przewodu - ZASILAJĄCEGO MODUŁ: 6 m
• Długość przewodów OD MODUŁU DO GNIAZDA: 1.8 m
• Waga: 1.03 kg
